제품 상세 정보:
|
모델: | 9v 1200 mah | 방전 컷-오프 전압: | 5.4 V |
---|---|---|---|
세포 중량: | 대략 다음 32 G | 길이: | 49.0 밀리미터 |
폭: | 27.5 밀리미터 | 두께: | 17.5 밀리미터 |
하이 라이트: | 9v 1200 mah 배터리,비 충전지,9V 1200mAh LiMnO2 배터리 |
모형을 만드세요 : CR9V 3V 리튬 망간 전지 9V 1200mAh
국회 방식 :
연속하여 알루미늄 케이스 3S1P에서 3개 셀
타입 | 일회용 배터리 | 비 충전지 |
이름 | 리튬 이산화 망간 전지 | Limno2 배터리 |
모델 | CR9V | CP9V |
능력 | 1200 mah | 단일 세포 |
맥스. 방전 전류 | 300mA |
3를 위한 배터리 방전 지속 기간인 23±2C에 초와 27 초를 세우고, 그것이 정격용량 50%가 허용할 수 있는 최대 펄스 방전 값을 적어도 방출할 수 있습니다 |
방전 컷-오프 전압 |
5.4 V | |
작동 온도 | - 20C~ +60C | 엑스스드 작동 온도 범위가 배터리 동작 전압 감축 또는 심지어 보안 위험으로 이어질 수 있습니다. |
저장 온도 | -5 C~+35C | 9.15V~9.75V |
저장 수명 | 10년 |
상대 습도 온도 -5 C~+35C |
세포 중량 | 대략 다음 32 G | |
자가 방전율 | 2% | 권고된 조건에서, 자기 방전율 2%는 증가할 수 있습니다. |
집단 차원 | 길이 :49.0 밀리미터 맥스 폭 :27.5 밀리미터 맥스 두께 :17.5 밀리미터 맥스 |
25 C ± 1에 있는 300gf의 측정 중량 C.배터리 연결 배선을 포함하지 못하기. |
탭 연결
1 초음파 용접 또는 스폿 용접은 배터리와 PCM을 연결한다고 추천받습니다 또는
다른 부분.
2 만약 탭은 PCM에 용접되는 것이라면, 아래 교육이 보증하도록 매우 중요합니다
배터리 성능.
a) 땜납 철은 통제된 온도와 ESD 금고여야 합니다.
b) 납땜 온도는 350±10C를 초과하여서는 안됩니다.
c) 납땜 시간은 3 초 보다 더 길지 않아야 합니다.
d) 납땜 시간은 5 보다 더 적지 않아야 합니다.
e) 다시 납땜하기 전에 배터리 탭이 냉각되게 합시다.
f) 셀 보디에 대한 직접적인 열은 엄밀하게 금지됩니다. 배터리는 위쪽에 열기에 의해 손상될 것입니다
대략. 60oC.
세포 고정
1 세포는 그것의 대면 영역에 의해 건전지 팩에 고정되어야 합니다.
그곳의 2는 의회 접촉 면적에 어떤 예리한 가장자리도 있어서는 안됩니다.
3 전지는 굳게 건전지 팩에서 열려야 합니다 ; 움직임은 허락되지 않습니다.
4개 전체 두께 보조 소재의 두께, 예를 들면 스펀지 외에 셀 두께
거닐고 패드를 격리하시오 그러면 테이프와 기타는) 명령에서, 플라스틱 케이스의 내실을 초과할 수 없습니다
세포를 손상과 안전한 쟁점에서 막습니다.
안전성 시험
아니오.
|
항목
|
시험조건과 방법
|
표준
|
1 |
단락
|
배터리는 단락됩니다 0.04Ω.
|
UL1642 어떤 폭발, 어떤 화재
|
2 |
열 충격
|
전지는 열 반응기에 위치합니다. 온도는 비율로 130±2oC까지 높아집니다 (5±2oC)/min의와 10 분 동안 잡고, 그리고 나서 실온으로 냉각했습니다의 비율로 5±2oC/min.
|
UL1642 어떤 폭발, 어떤 화재
|
3 |
습도와 가열 시험 |
배터리는 온도는 40oC±2oC고 더인 48시간 동안 박스에 위치합니다 상대 습도는 90%~95% 입니다
|
UL1642 어떤 폭발, 어떤 화재
|

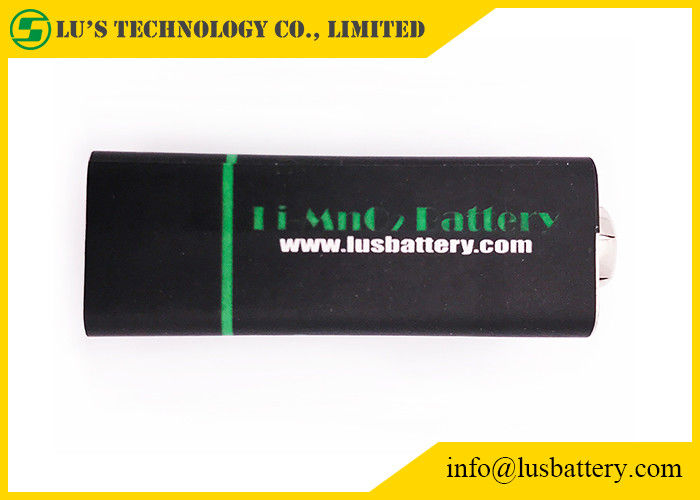

물품 사진 :
