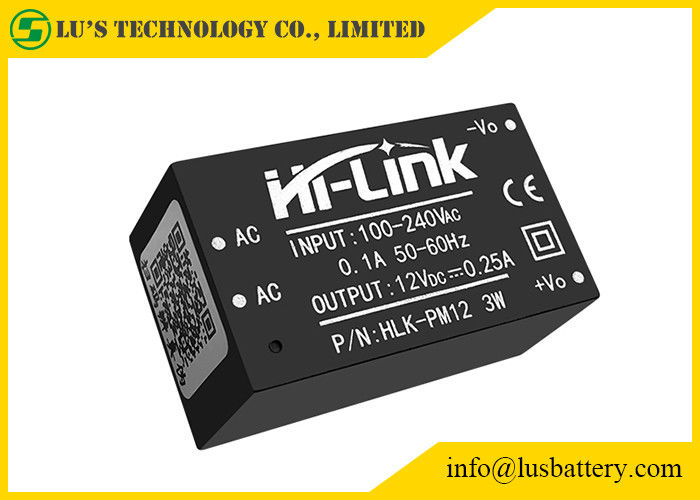

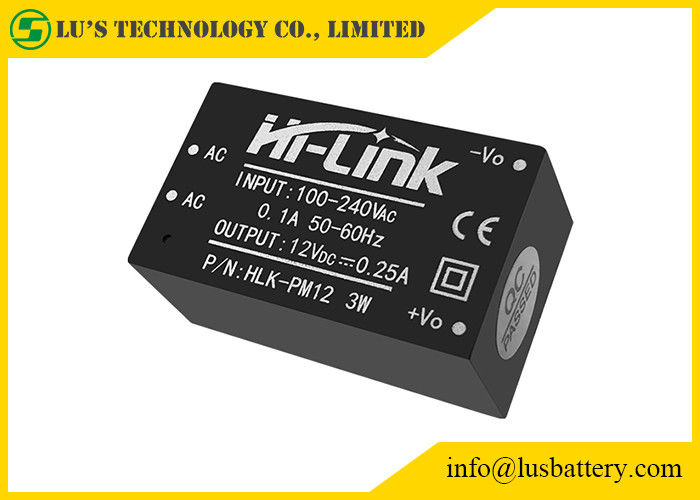

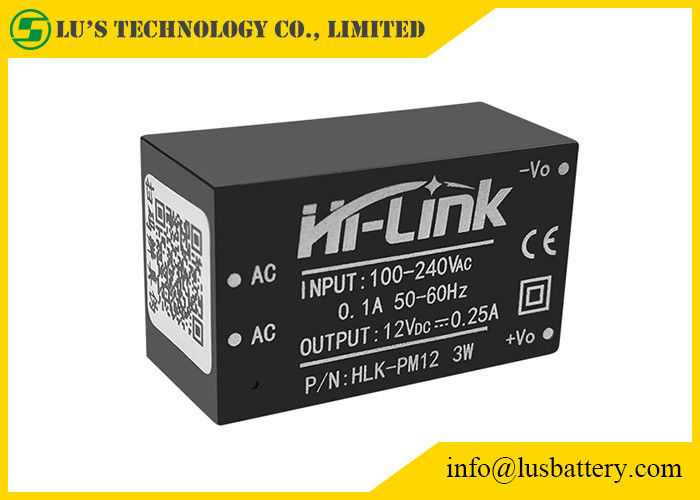

제품 상세 정보:
|
| 이름: | ac dc 모듈 | 수: | HLK-PM12 |
|---|---|---|---|
| 윤곽: | 고립시키는 | 출력 전압: | 12V |
| 출력 전류: | 250mA | 로고: | 맞춤화될 수 있습니다 |
| 하이 라이트: | 250mA Pcb 전력 모듈 탑재,3W Pcb 전력 모듈 탑재,HLK-PM12 |
||
| 모델 번호. | 크기 (mm) | 무게 (NS) | 출력 파워 (w) | 출력 전압 (V) | 출력 전류 (엄마) | 효율성 %(TYP) |
| HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
| HLK-PM03 | 3.3 | 1000 | ||||
| HLK-PM09 | 9 | 330 | ||||
| HLK-PM12 | 12 | 250 | ||||
| HLK-PM24 | 24 | 125 |
3W 초소형 시리즈 PCB 보드
PM03L/PM01L/PM09L/PM12L/PM15L/PM24L
| 아이템 | 기술적인 매개변수 | 단위 | 노트 |
| 무부하 정격 출력 전압 | 12.0±0.1 | Vdc | |
| 전 부하 정격 출력 전압 | 12.0±0.2 | Vdc | |
| 단시간 최대 출력 전류 | ≥350 | 엄마 | |
| 장시간 최대 출력 전류 | 250 | 엄마 | |
| 전압 규정 | ±0.2 | % | |
| 부하 조절 | ±0.5 | % | |
| 입력 저전압 효율 | Vin=115Vac, 출력 전체 부하≥73 | % | |
| 입력 고전압 효율 | 3Vin=230Vac, 출력 전체 부하≥73 | % | |
| 출력 리플 및 노이즈(mVp-p) | ≤120 정격 입력 전압, 출력 전체 부하.20MHz 대역폭 오실로스코프, 부하 측 10uF 및 0.1uF 커패시턴스 테스트 | mV | |
| 오버슈트 진폭 켜기/끄기 | (정격 입력 전압, 출력 + 10% 부하)≤5 | %보 | |
| 출력 과전류 보호 | 출력 최대 부하 110-150% | NS | |
| 출력 단락 보호 | 정상 출력에서 직접 단락 및 단락 제거 후 정상 작동으로 자동 복귀 | 전체 장치에 손상 없음 |
