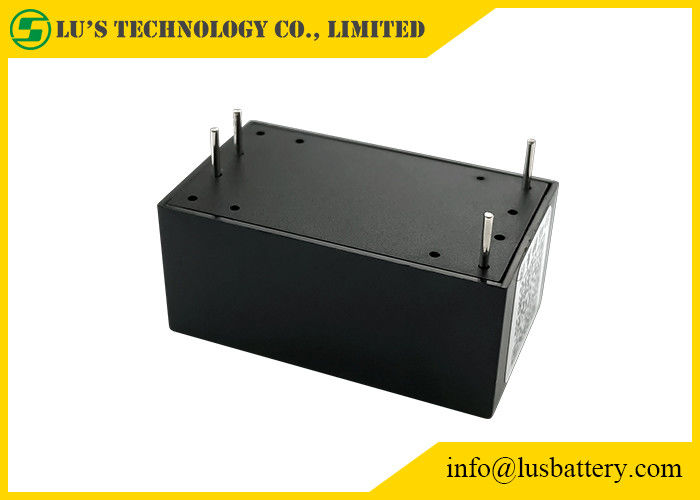

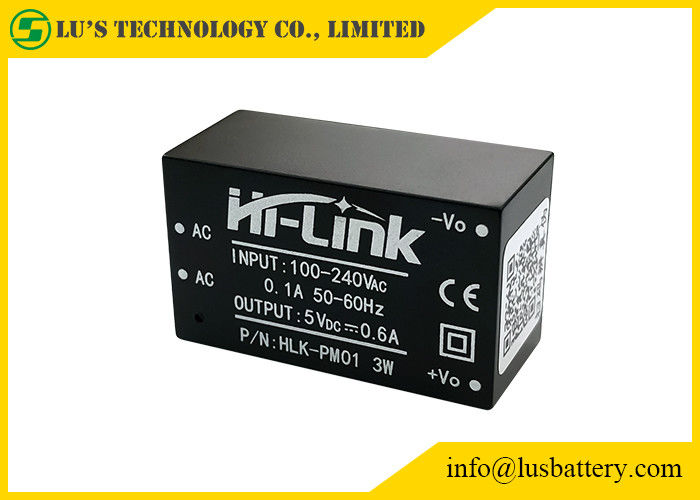

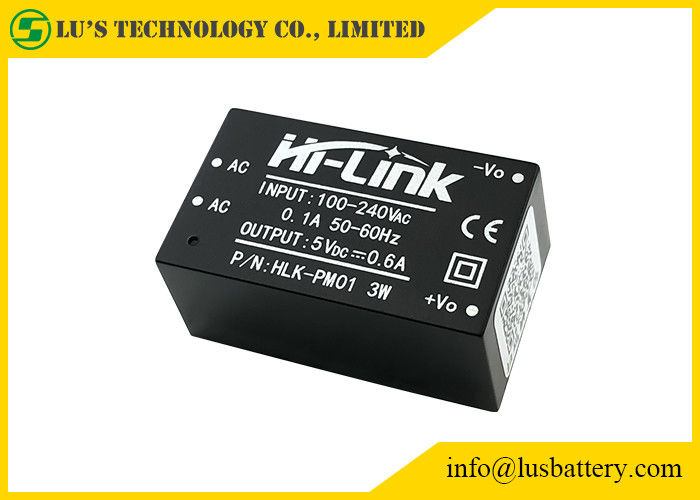

제품 상세 정보:
|
모델 번호: | PM01 | 산출 유형: | 단일 |
---|---|---|---|
출력 전원: | 3W | 출력 전압: | 5V |
출력 전류: | 600mA | 상품 이름: | PM01 전력 모듈 |
사이즈: | 34*20*15mm | ||
하이 라이트: | 600mA AC DC 전력 모듈,3W AC DC 전력 모듈,HLK-PM01 |
3W 초소형 전원 모듈 시리즈는 소량의 고효율 모듈 전원 공급 장치입니다.글로벌 입력 전압 범위, 낮은 온도 상승, 낮은 전력 소비, 고효율, 높은 신뢰성, 높은 보안 절연 등.스마트 홈, 자동화, 통신 장비, 계측 및 기타 산업 분야에서 널리 사용되었습니다.
1. 초박형, 초소형, 업계 최소 부피;
모델 번호. | 사이즈(mm) | 무게(g) | 출력 전력(w) | 출력 전압(v) | 출력 전류(mA) | 효율성 %(TYP) |
HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
HLK-PM03 | 3.3 | 1000 | ||||
HLK-PM09 | 9 | 330 | ||||
HLK-PM12 | 12 | 250 | ||||
HLK-PM24 | 24 | 125 |
아이템 | 기술적인 매개변수 | 단위 | 노트 |
무부하 정격 출력 전압 | 5.0±0.1 | Vdc | |
전 부하 정격 출력 전압 | 5.0±0.2 | Vdc | |
단시간 최대 출력 전류 | ≥700 | 엄마 | |
장시간 최대 출력 전류 | 600 | 엄마 | |
전압 규정 | ±0.2 | % | |
부하 조절 | ±0.5 | % | |
입력 저전압 효율 | Vin=115Vac, 출력 전체 부하≥73 | % | |
입력 고전압 효율 | 3Vin=230Vac, 출력 전체 부하≥73 | % | |
출력 리플 및 노이즈(mVp-p) | ≤100 정격 입력 전압, 출력 전체 부하.20MHz 대역폭 오실로스코프, 부하 측 10uF 및 0.1uF 커패시턴스 테스트 | mV | |
오버슈트 진폭 켜기/끄기 | (정격 입력 전압, 출력 + 10% 부하)≤5 | %보 | |
출력 과전류 보호 | 출력 최대 부하 110-150% | NS | |
출력 단락 보호 | 정상 출력에서 직접 단락 및 단락 제거 후 정상 작동으로 자동 복귀 | 전체 장치에 손상 없음 |
치수:
핫 모델:
모델 번호. | 사이즈(mm) | 무게(g) | 출력 전력(w) | 출력 전압(v) | 출력 전류(mA) | 효율성 %(TYP) |
HLK-2M03 | 30*16*19 | 18g | 2W | 3.3 | 600 | 69 |
HLK-2M05 | 5 | 400 | ||||
HLK-2M09 | 9 | 230 | ||||
HLK-2M12 | 12 | 170 | ||||
HLK-2M24 | 24 | 84 | ||||
HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
HLK-PM03 | 3.3 | 1000 | ||||
HLK-PM09 | 9 | 330 | ||||
HLK-PM12 | 12 | 250 | ||||
HLK-PM24 | 24 | 125 | ||||
HLK-5M03 | 38*23*18 | 32g | 5W | 3.3 | 1500 | 72 |
HLK-5M05 | 5 | 1000 | ||||
HLK-5M09 | 9 | 560 | ||||
HLK-5M12 | 12 | 450 | ||||
HLK-5M24 | 24 | 208 | ||||
HLK-10M03 | 47*28*22 | 40g | 10W | 3.3 | 3000 | 72 |
HLK-10M05 | 5 | 2000년 | ||||
HLK-10M09 | 9 | 1100 | 78 | |||
HLK-10M12 | 12 | 830 | ||||
HLK-10M24 | 24 | 416 | ||||
HLK-12M12 | 50.8*25.4*15 | 80g | 12W | 12 | 1000 | 86 |
HLK-20M05 | 57*33*22.5 | 80g | 20W | 5 | 4000 | 80 |
HLK-20M09 | 9 | 2200 | ||||
HLK-20M12 | 12 | 1666 | ||||
HLK-20M15 | 15 | 1300 | ||||
HLK-20M24 | 24 | 833 | 84 | |||
HLK-30M05 | 56*32*22.5 | 80g | 30W | 5 | 6000 | 89 |
HLK-30M09 | 9 | 3300 | 90 | |||
HLK-30M12 | 12 | 2500 | ||||
HLK-30M15 | 15 | 2000년 | ||||
HLK-30M24 | 24 | 1250 | ||||
HLK-40M05 | 56*32*22.5 | 80g | 40W | 5 | 8000 | 89 |
HLK-40M09 | 9 | 4400 | 90 | |||
HLK-40M12 | 12 | 3300 | ||||
HLK-40M15 | 15 | 2600 | ||||
HLK-40M24 | 24 | 1600 |
