제품 상세 정보:
|
| 로고: | 맞춤화될 수 있습니다 | 방수: | IP65 |
|---|---|---|---|
| 출력 전류: | 1.1A | 출력 전압: | 9VDC |
| 입력 전압: | 90~265Vac | 산출 빈도: | 50/60HZ |
| 이름: | AC DC 주파수 변환 장치 | ||
| 하이 라이트: | 1.1A AC DC 전력 공급 장치,9VDC AC DC 전력 공급 장치,HLK-10M09 |
||
설명:
AC-DC 변압기 모델 목록:
| 모델 번호. | 사이즈(mm) | 무게(g) | 출력 전력(w) | 출력 전압(v) | 출력 전류(mA) | 효율성 %(TYP) |
| HLK-2M03 | 30*16*19 | 18g | 2W | 3.3 | 600 | 69 |
| HLK-2M05 | 5 | 400 | ||||
| HLK-2M09 | 9 | 230 | ||||
| HLK-2M12 | 12 | 170 | ||||
| HLK-2M24 | 24 | 84 | ||||
| HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
| HLK-PM03 | 3.3 | 1000 | ||||
| HLK-PM09 | 9 | 330 | ||||
| HLK-PM12 | 12 | 250 | ||||
| HLK-PM24 | 24 | 125 | ||||
| HLK-5M03 | 38*23*18 | 32g | 5W | 3.3 | 1500 | 72 |
| HLK-5M05 | 5 | 1000 | ||||
| HLK-5M09 | 9 | 560 | ||||
| HLK-5M12 | 12 | 450 | ||||
| HLK-5M24 | 24 | 208 | ||||
| HLK-10M03 | 47*28*22 | 40g | 10W | 3.3 | 3000 | 72 |
| HLK-10M05 | 5 | 2000년 | ||||
| HLK-10M09 | 9 | 1100 | 78 | |||
| HLK-10M12 | 12 | 830 | ||||
| HLK-10M24 | 24 | 416 | ||||
| HLK-12M12 | 50.8*25.4*15 | 80g | 12W | 12 | 1000 | 86 |
| HLK-20M05 | 57*33*22.5 | 80g | 20W | 5 | 4000 | 80 |
| HLK-20M09 | 9 | 2200 | ||||
| HLK-20M12 | 12 | 1666 | ||||
| HLK-20M15 | 15 | 1300 | ||||
| HLK-20M24 | 24 | 833 | 84 | |||
| HLK-30M05 | 56*32*22.5 | 80g | 30W | 5 | 6000 | 89 |
| HLK-30M09 | 9 | 3300 | 90 | |||
| HLK-30M12 | 12 | 2500 | ||||
| HLK-30M15 | 15 | 2000년 | ||||
| HLK-30M24 | 24 | 1250 | ||||
| HLK-40M05 | 56*32*22.5 | 80g | 40W | 5 | 8000 | 89 |
| HLK-40M09 | 9 | 4400 | 90 | |||
| HLK-40M12 | 12 | 3300 | ||||
| HLK-40M15 | 15 | 2600 | ||||
| HLK-40M24 | 24 | 1600 |

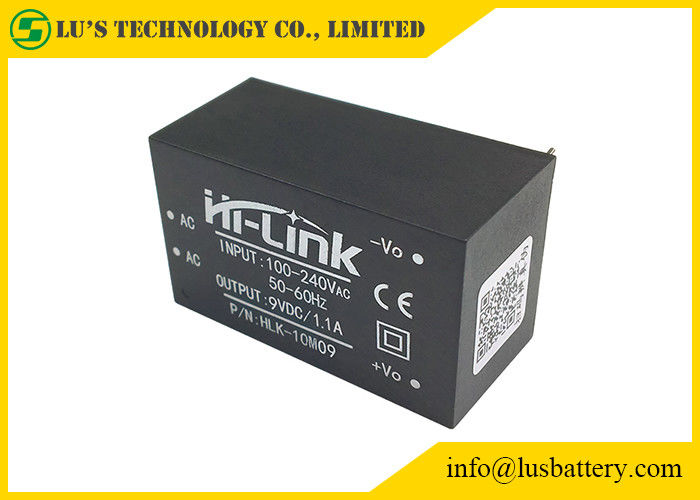

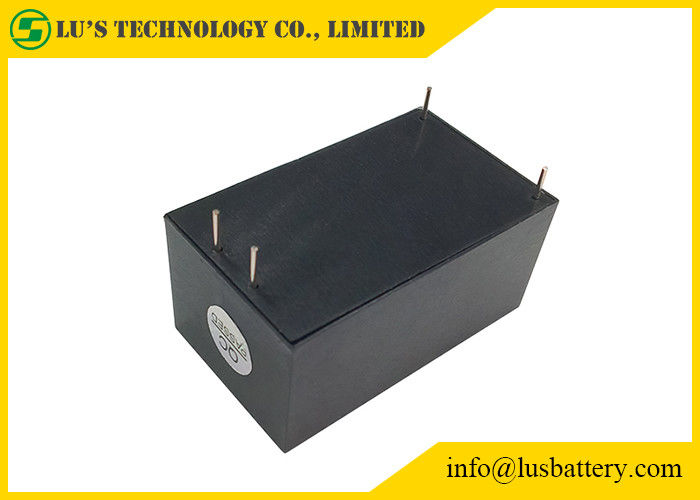

9V 10W 1.1A acdc 변환기 모듈:
10W 초소형 전원 모듈 도면:
hlk10m09 전원 모듈 스텝 다운:
| 아이템 | 기술적인 매개변수 | 단위 | 노트 |
| 무부하 정격 출력 전압 | 9.0±0.1 | Vdc | |
| 전 부하 정격 출력 전압 | 5.0±0.2 | Vdc | |
| 단시간 최대 출력 전류 | ≥1200 | 엄마 | |
| 장시간 최대 출력 전류 | ≥1100 | 엄마 | |
| 전압 규정 | ±2 | % | |
| 부하 조절 | ±0.5 | % | |
| 출력 리플 및 노이즈(mVp-p) | ≤70 정격 입력 전압, 출력 전체 부하.20MHz 대역폭 오실로스코프, 부하 측 10uF 및 0.1uF 커패시턴스 테스트 | mV | |
| 오버슈트 진폭 켜기/끄기 | (정격 입력 전압, 출력 + 10% 부하)≤5 | %보 | |
| 출력 과전류 보호 | 최대 출력 부하의 110-150% | NS | |
| 출력 단락 보호 | 정상 출력에서 직접 단락 및 단락 제거 후 정상 작동으로 자동 복귀 | 전체 장치에 손상 없음 |
