제품 상세 정보:
|
애플리케이션: | 전원 감소 | 효율: | 70% |
---|---|---|---|
힘: | 10W | 타입: | 논리 ICS |
전압: | 12V | 경향: | 0.83A |

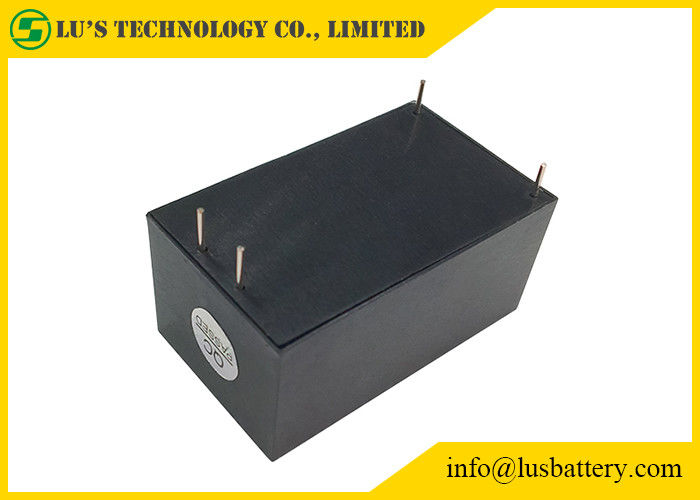

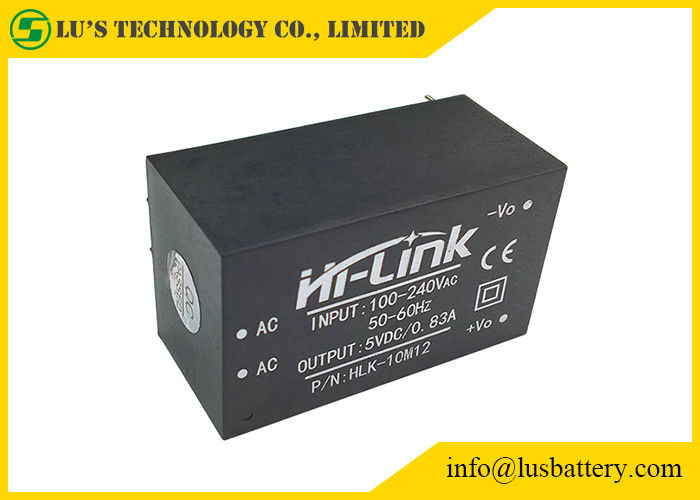

모델: | HLK-10M12 | ||
하이 라이트: | 10w AC DC 전력 모듈,0.83A AC DC 전력 모듈,HLK-10M12 |
세부:
1. 제품 기능:
1).UL, CE 요구 사항 충족
2).초박형, 초소형
삼).모든 전압 입력 (AC: 90 ~ 264V)
4).낮은 리플 및 낮은 노이즈
5).출력 과부하 및 단락 보호
6).고효율, 고출력 밀도
7).제품은 EMC 및 Safety Test의 요구 사항을 충족하도록 설계되었습니다.
8).저전력 소비, 환경 보호, 무부하 손실 <0.1W
9).100% 부하 노화 및 테스트
10).1년 보증 기간
2. 환경조건
항목명 기술기준 단위
작동 온도 -20-+60 ℃
저장 온도 -40-+80 ℃
상대 습도 5~95%
냉각 방식 복사에 의한 냉각
대기압 80-106Kpa
해발 고도 ≤2000m
진동 진동계수 10~500Hz, 2G10min./1cycle, X,Y,Z축 각 60min
3. 전기적 특성
1. 입력 특성(실온 20℃에서 시험).
임시 | 기술적인 매개변수 | 단위 | 노트 |
무부하 정격 출력 전압 | 12±0.1 | Vdc | |
전 부하 정격 출력 전압 | 12±0.2 | Vdc | |
단시간 최대 출력 전류 | ≥900 | 엄마 | |
장시간 최대 출력 전류 | ≥830 | 엄마 | |
전압 규정 | ±2 | % | |
부하 조절 | ±0.5 | % | |
출력 리플 및 노이즈(mVp-p) | ≤70 정격 입력 전압, 출력 전체 부하.20MHz 대역폭 오실로스코프, 부하 측 10uF 및 0.1uF 커패시턴스 테스트 | mV | |
오버슈트 진폭 켜기/끄기 | (정격 입력 전압, 출력 + 10% 부하)≤5 | %보 | |
출력 과전류 보호 | 최대 출력 부하의 110-150% | NS | |
출력 단락 보호 | 정상 출력에서 직접 단락 및 단락 제거 후 정상 작동으로 자동 복귀 | 전체 장치에 손상 없음 |
4. 안전 특성:
4.1 UL, CE 안전 인증 요구 사항을 충족하도록 설계된 제품.
4.2 안전 및 전자기 호환성
0.5A UL 인증 보험의 입력으로 설계되었습니다.
양면 구리 클래드 플레이트 생산을 사용하는 PCB 보드, 94-V0 내화 등급용 재료;
안전 표준: UL1012, EN60950, UL60950 준수
절연전압 : I / PO / P : 2500VAC
절연저항 : I / PO / P> 100M Ohms / 500VDC 25℃ 70% RH
전도 및 복사: EN55011, EN55022(CISPR22) 준수
정전기 방전:IEC / EN 61000-4-2 레벨 4 8kV / 15kV
RF 방사 내성: IEC / EN 61000-4-3 애플리케이션 노트 참조
4.3 온도 안전 설계
실온에서 이 전원의 커패시터는 주 변환기의 내부 표면 최대 온도가 90도를 초과하지 않습니다.
℃;
쉘 최대 표면 온도는 60 ℃를 초과하지 않습니다.
5. 로고, 포장, 운송, 보관
5.1 로고
5.1.1 제품 로고
국가 표준, 산업 표준과 일치하는 기호로 표시된 제품 대신 내용물.
5.1.2 포장 로고
제품 상자에 제조사명, 주소, 우편번호, 제품 유형, 제조 연도, 월, 일이 표시된 제품 ;
"위쪽", "수분" "조심해서 취급" 및 기타 운송 표지판으로 표시된 모든 표지판은 GB 191의 조항과 일치합니다.
5.2 포장
제품은 진동 방지 기능이 있는 특수 플라스틱 상자 포장을 사용하여 분리되며 규정에 따라
GB 3873.
5.3 운송
포장된 제품은 모든 운송 서비스를 통해 배송될 수 있으며 운송 시 차양이 있어야 하며 과도한 진동이 없어야 합니다.
임팩트 등
5.4 보관
제품은 GB 3873에 따라 보관해야 합니다.
