제품 상세 정보:
|

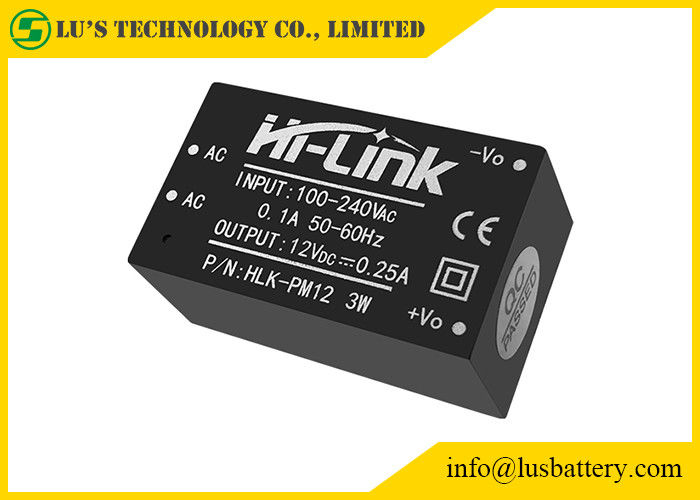

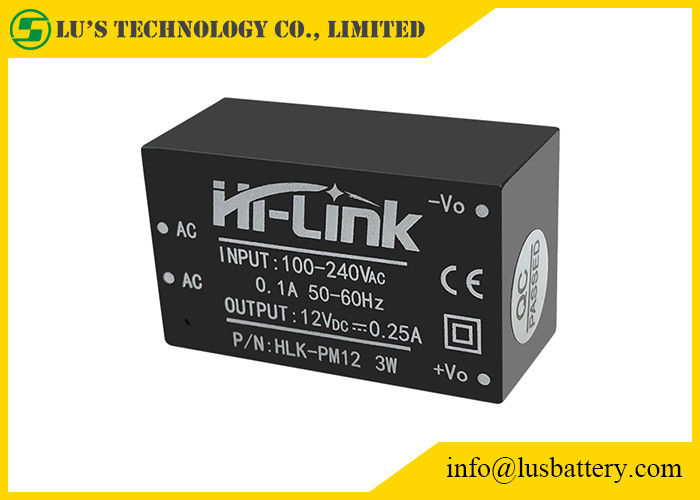

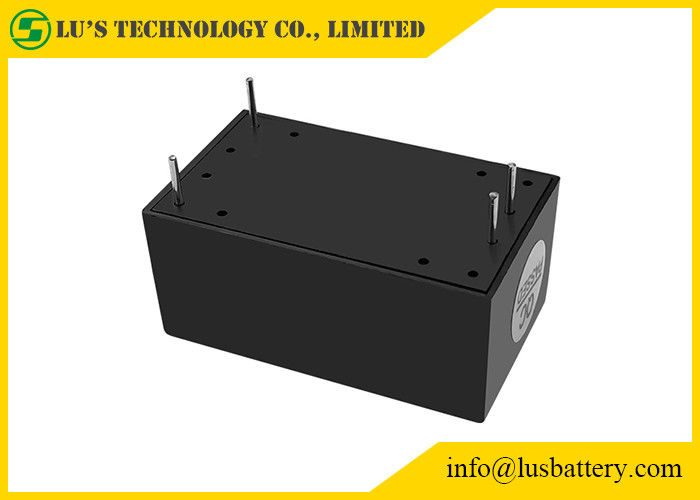

이름: | ac dc 모듈 | 수: | HLK-PM12 |
---|---|---|---|
윤곽: | 고립시키는 | 출력 전압: | 12V |
출력 전류: | 250mA | 로고: | 맞춤화될 수 있습니다 |
하이 라이트: | 2v 3a Ac 트랜스 컨버터,250MA Ac 트랜스 컨버터,HLK-PM12 스위치 전원 |
모델 번호. | 크기 (mm) | 무게 (NS) | 출력 파워 (w) | 출력 전압 (V) | 출력 전류 (엄마) | 효율성 %(TYP) |
HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
HLK-PM03 | 3.3 | 1000 | ||||
HLK-PM09 | 9 | 330 | ||||
HLK-PM12 | 12 | 250 | ||||
HLK-PM24 | 24 | 125 |
전압 안정기 hilink pm12:
3W 초소형 시리즈 PCB 보드
PM03L/PM01L/PM09L/PM12L/PM15L/PM24L
아이템 | 기술적인 매개변수 | 단위 | 노트 |
무부하 정격 출력 전압 | 12.0±0.1 | Vdc | |
전 부하 정격 출력 전압 | 12.0±0.2 | Vdc | |
단시간 최대 출력 전류 | ≥350 | 엄마 | |
장시간 최대 출력 전류 | 250 | 엄마 | |
전압 규정 | ±0.2 | % | |
부하 조절 | ±0.5 | % | |
입력 저전압 효율 | Vin=115Vac, 출력 전체 부하≥73 | % | |
입력 고전압 효율 | 3Vin=230Vac, 출력 전체 부하≥73 | % | |
출력 리플 및 노이즈(mVp-p) | ≤120 정격 입력 전압, 출력 전체 부하.20MHz 대역폭 오실로스코프, 부하 측 10uF 및 0.1uF 커패시턴스 테스트 | mV | |
오버슈트 진폭 켜기/끄기 | (정격 입력 전압, 출력 + 10% 부하)≤5 | %보 | |
출력 과전류 보호 | 출력 최대 부하 110-150% | NS | |
출력 단락 보호 | 정상 출력에서 직접 단락 및 단락 제거 후 정상 작동으로 자동 복귀 | 전체 장치에 손상 없음 |
안전 특성:
1 UL, CE 안전 인증 요구 사항을 충족하도록 설계된 제품.
2 안전 및 전자기 호환성
0.5A UL 인증 보험의 입력으로 설계되었습니다.
양면 구리 클래드 플레이트 생산을 사용하는 PCB 보드, 94-V0 내화 등급용 재료;
안전 표준: UL1012, EN60950, UL60950 준수
절연전압 : I / PO / P : 2500VAC
절연저항 : I / PO / P> 100M Ohms / 500VDC 25℃ 70% RH
전도 및 복사: EN55011, EN55022(CISPR22) 준수
정전기 방전:IEC / EN 61000-4-2 레벨 4 8kV / 15kV
RF 방사 내성: IEC / EN 61000-4-3 애플리케이션 노트 참조
3 온도 안전 설계
실온에서 이 전원의 커패시터는 주 변환기의 내부 표면 최대 온도가 90도를 초과하지 않습니다.
℃;
쉘 최대 표면 온도는 60 ℃를 초과하지 않습니다.
