제품 상세 정보:
|
출력 전원: | 1 - 50W | 입력 전압: | 100~240V |
---|---|---|---|
출력 전압: | 3.3V | 출력 전류: | 1.5A |
타입: | 논리 ICS | OEM: | 지원받습니다 |
로고: | 주문 제작됩니다 | ||
하이 라이트: | 히링크 5M03 교류-직류 변환기,600mA 교류-직류 변환기,DC 전력 공급 장치에 대한 106Kpa Ac |
1. 제품의 특징
1).UL, CE 요구 사항 충족
2).초박형, 초소형
삼).모든 전압 입력 (AC: 90 ~ 264V)
4).낮은 리플 및 낮은 노이즈
5).출력 과부하 및 단락 보호
6).고효율, 고출력 밀도
7).제품은 EMC 및 Safety Test의 요구 사항을 충족하도록 설계되었습니다.
8).저전력 소비, 환경 보호, 무부하 손실 <0.1W
9).100% 부하 노화 및 테스트
10).1년 보증 기간
2. 환경조건
항목명 기술기준 단위
작동 온도 -20-+60 ℃
저장 온도 -40-+80 ℃
상대 습도 5~95%
냉각 방식 복사에 의한 냉각
대기압 80-106Kpa
해발 고도 ≤2000m
진동 진동계수 10~500Hz, 2G10min./1cycle, X,Y,Z축 각 60min
3. 전기적 특성
1. 입력 특성(실온 20℃에서 시험).
항목명 기술기준 단위
정격 입력 전압 100-240VAC
입력 전압 범위 90-264VAC
최대 입력 전류 ≤0.2A
입력 전류 서지 ;≤10A
최대 입력 전압 ≤270VAC
느린 시작 ≤50 mS 입력
입력 저전압 효율 Vin=110VAC, 출력 전체 부하≥69%
입력 고전압 효율 Vin=220VAC, 출력 전체 부하≥70%
장기 신뢰성 MTBF≥100,000시간
부하 정격 출력 전압 +5±0.1 VDC
전체 정격 출력 전압 +5±0.2VDC
단기 최대 출력 전류 ≥1000mA
장시간 최대 출력 전류 ≥600 mA
전압 조정 ±0.2%
부하 조정 ±0.5%
출력 리플 및 노이즈
(mVp-p) ≤50
정격 입력 전압, 전체 부하.20MHz의 대역폭을 사용하여,
테스트할 부하측 10uF 및 0.1uF 커패시터.mV
스위치 오버슈트 진폭(정격 입력 전압 및 출력 부하 + 10%)≤5%VO
출력 과전류 보호 출력 최대 부하 A의 150-200%
출력 단락 보호 정상 출력에서 직접 단락, 단락 후 자동으로 정상 작동 재개 회로 제거
모델 번호. | 크기 (mm) | 무게 (NS) | 출력 파워 (w) | 출력 전압 (V) | 출력 전류 (엄마) | 효율성 %(TYP) |

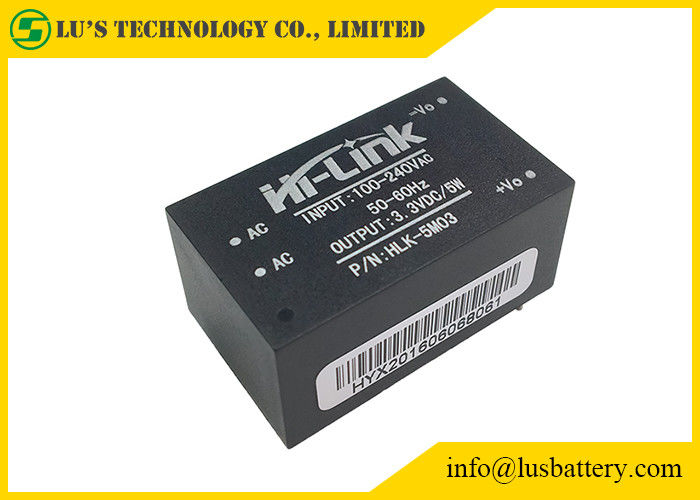

HLK-5M03 | 38*23*18 | 32g | 5W | 3.3 | 1500 | 72 |
HLK-5M05 | 5 | 1000 | ||||
HLK-5M09 | 9 | 560 | ||||
HLK-5M12 | 12 | 450 | ||||
HLK-5M24 | 24 | 208 |
아이템 | 기술적인 매개변수 | 단위 | 노트 |
무부하 정격 출력 전압 | 3.3±0.1 | Vdc | |
전 부하 정격 출력 전압 | 3.3±0.2 | Vdc | |
단시간 최대 출력 전류 | ≥1800 | 엄마 | |
장시간 최대 출력 전류 | 1500 | 엄마 | |
전압 규정 | ±0.2 | % | |
부하 조절 | ±0.5 | % | |
입력 저전압 효율 | Vin=115Vac, 출력 전체 부하≥69 | % | |
입력 고전압 효율 | Vin=230Vac, 출력 전체 부하≥70 | % | |
출력 리플 및 노이즈(mVp-p) | ≤50 정격 입력 전압, 출력 전체 부하.20MHz 대역폭 오실로스코프, 부하 측 10uF 및 0.1uF 커패시턴스 테스트 | mV | |
오버슈트 진폭 켜기/끄기 | (정격 입력 전압, 출력 + 10% 부하)≤5 | %보 | |
출력 과전류 보호 | 출력 최대 부하 110-150% | NS | |
출력 단락 보호 | 정상 출력에서 직접 단락 및 단락 제거 후 정상 작동으로 자동 복귀 | 전체 장치에 손상 없음 |
패키지:
뜨거운 제품:
유형 | 설명 | 입력 전압 | 능률 |
HLK-2M03 | 파워모듈2W3.3V | 90-245VAC | 69% |
HLK-2M05 | 파워모듈2W5V | 90-245VAC | 69% |
HLK-2M09 | 파워모듈2W9V | 90-245VAC | 69% |
HLK-2M12 | 파워모듈2W12V | 90-245VAC | 69% |
HLK-2M15 | 파워모듈2W15V | 90-245VAC | 69% |
HLK-2M24 | 파워모듈2W24V | 90-245VAC | 69% |
HLK-PM01 | 파워모듈3W5V | 90-265Vac | 72% |
HLK-PM03 | 파워모듈3W3.3V | 90-265Vac | 72% |
HLK-PM09 | 파워모듈3W9V | 90-265Vac | 75% |
HLK-PM12 | 파워모듈3W12V | 90-265Vac | 75% |
HLK-PM15 | 파워모듈3W15V | 90-265Vac | 75% |
HLK-PM24 | 파워모듈3W24V | 90-265Vac | 75% |
HLK-5M03 | 전원 모듈5W3.3V | 90-265Vac | 72% |
HLK-5M05 | 전원 모듈5W5V | 90-265Vac | 72% |
HLK5M09 | 파워모듈5W9V | 90-265Vac | 75% |
HLK-5M12 | 파워모듈5W12V | 90-265Vac | 75% |
HLK-5M15 | 파워모듈5W15V | 90-265Vac | 75% |
HLK-5M24 | 전원 모듈5W24V | 90-265Vac | 75% |
HLK-10M03 | 파워모듈10W3.3V | 90-265Vac | 72% |
HLK-10M05 | 파워모듈10W5V | 90-265Vac | 72% |
HLK-10M09 | 파워모듈10W9V | 90-265Vac | 78% |
HLK-10M12 | 파워모듈10W12V | 90-265Vac | 78% |
HLK-10M15 | 파워모듈10W15V | 90-265Vac | 78% |
HLK-10M24 | 파워모듈10W24V | 90-265Vac | 78% |
HLK-20M05 | 파워모듈20W5V | 90-265Vac | 80% |
HLK-20M09 | 파워모듈20W9V | 90-265Vac | 80% |
HLK-20M12 | 파워모듈20W12V | 90-265Vac | 80% |
HLK-20M15 | 파워모듈20W15V | 90-265Vac | 80% |
HLK-20M24 | 파워모듈20W24V | 90-265Vac | 84% |
HLK-30M09 | 파워모듈30W9V | 90-265Vac | 90% |
HLK-30M12 | 파워모듈30W12V | 90-265Vac | 90% |
HLK-30M15 | 파워모듈30W15V | 90-265Vac | 90% |
HLK-30M24 | 파워모듈30W24V | 90-265Vac | 90% |
HLK-40M09 | 파워모듈40W9V | 90-265Vac | 90% |
HLK-40M12 | 파워모듈40W12V | 90-265Vac | 90% |
HLK-40M15 | 파워모듈40W15V | 90-265Vac | 90% |
HLK-40M24 | 파워모듈40W24V | 90-265Vac | 90% |
