제품 상세 정보:
|
기술: | Powermodule3W12V | 수: | HLK-PM12 |
---|---|---|---|
윤곽: | 고립시키는 | 출력 전압: | 12V |
출력 전류: | 250mA | 로고: | 맞춤화될 수 있습니다 |
입력 전압: | 90-265VAC | 효율: | 75% |
하이 라이트: | 350mA Ac Dc 안정기 어댑터,3W Ac Dc 안정기 어댑터,하와이 링크 Pm12 |
모델 번호. | 사이즈(mm) | 무게(g) | 출력 전력(w) | 출력 전압(v) | 출력 전류(mA) | 효율성 %(TYP) |
HLK-2M03 | 30*16*19 | 18g | 2W | 3.3 | 600 | 69 |
HLK-2M05 | 5 | 400 | ||||
HLK-2M09 | 9 | 230 | ||||
HLK-2M12 | 12 | 170 | ||||
HLK-2M24 | 24 | 84 | ||||
HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
HLK-PM03 | 3.3 | 1000 | ||||
HLK-PM09 | 9 | 330 | ||||
HLK-PM12 | 12 | 250 | ||||
HLK-PM24 | 24 | 125 | ||||
HLK-5M03 | 38*23*18 | 32g | 5W | 3.3 | 1500 | 72 |
HLK-5M05 | 5 | 1000 | ||||
HLK-5M09 | 9 | 560 | ||||
HLK-5M12 | 12 | 450 | ||||
HLK-5M24 | 24 | 208 | ||||
HLK-10M03 | 47*28*22 | 40g | 10W | 3.3 | 3000 | 72 |
HLK-10M05 | 5 | 2000년 | ||||
HLK-10M09 | 9 | 1100 | 78 | |||
HLK-10M12 | 12 | 830 | ||||
HLK-10M24 | 24 | 416 | ||||
HLK-12M12 | 50.8*25.4*15 | 80g | 12W | 12 | 1000 | 86 |
HLK-20M05 | 57*33*22.5 | 80g | 20W | 5 | 4000 | 80 |
HLK-20M09 | 9 | 2200 | ||||
HLK-20M12 | 12 | 1666 | ||||
HLK-20M15 | 15 | 1300 | ||||
HLK-20M24 | 24 | 833 | 84 | |||
HLK-30M05 | 56*32*22.5 | 80g | 30W | 5 | 6000 | 89 |
HLK-30M09 | 9 | 3300 | 90 | |||
HLK-30M12 | 12 | 2500 | ||||
HLK-30M15 | 15 | 2000년 | ||||
HLK-30M24 | 24 | 1250 | ||||
HLK-40M05 | 56*32*22.5 | 80g | 40W | 5 | 8000 | 89 |
HLK-40M09 | 9 | 4400 | 90 | |||
HLK-40M12 | 12 | 3300 | ||||
HLK-40M15 | 15 | 2600 | ||||
HLK-40M24 | 24 | 1600 |

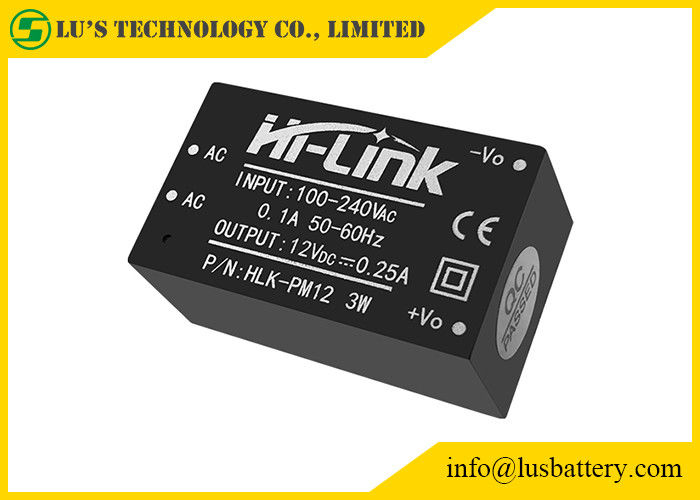

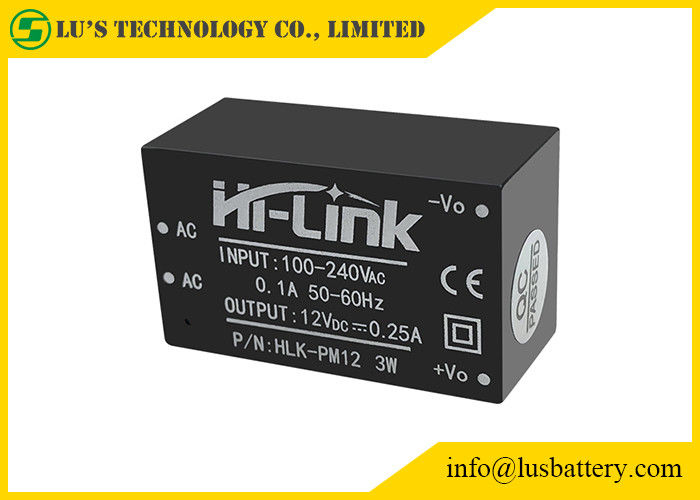

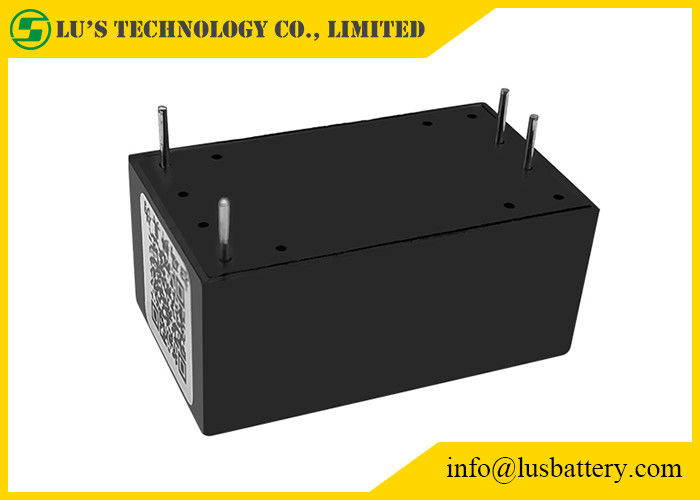

전압 안정기 hilink pm12:
3W 초소형 시리즈 PCB 보드
PM03L/PM01L/PM09L/PM12L/PM15L/PM24L
아이템 | 기술적인 매개변수 | 단위 | 노트 |
무부하 정격 출력 전압 | 12.0±0.1 | Vdc | |
전 부하 정격 출력 전압 | 12.0±0.2 | Vdc | |
단시간 최대 출력 전류 | ≥350 | 엄마 | |
장시간 최대 출력 전류 | 250 | 엄마 | |
전압 규정 | ±0.2 | % | |
부하 조절 | ±0.5 | % | |
입력 저전압 효율 | Vin=115Vac, 출력 전체 부하≥73 | % | |
입력 고전압 효율 | 3Vin=230Vac, 출력 전체 부하≥73 | % | |
출력 리플 및 노이즈(mVp-p) | ≤120 정격 입력 전압, 출력 전체 부하.20MHz 대역폭 오실로스코프, 부하 측 10uF 및 0.1uF 커패시턴스 테스트 | mV | |
오버슈트 진폭 켜기/끄기 | (정격 입력 전압, 출력 + 10% 부하)≤5 | %보 | |
출력 과전류 보호 | 출력 최대 부하 110-150% | NS | |
출력 단락 보호 | 정상 출력에서 직접 단락 및 단락 제거 후 정상 작동으로 자동 복귀 | 전체 장치에 손상 없음 |
안전 특성:
1 UL, CE 안전 인증 요구 사항을 충족하도록 설계된 제품.
2 안전 및 전자기 호환성
0.5A UL 인증 보험의 입력으로 설계되었습니다.
양면 구리 클래드 플레이트 생산을 사용하는 PCB 보드, 94-V0 내화 등급용 재료;
안전 표준: UL1012, EN60950, UL60950 준수
절연전압 : I / PO / P : 2500VAC
절연저항 : I / PO / P> 100M Ohms / 500VDC 25℃ 70% RH
전도 및 복사: EN55011, EN55022(CISPR22) 준수
정전기 방전:IEC / EN 61000-4-2 레벨 4 8kV / 15kV
RF 방사 내성: IEC / EN 61000-4-3 애플리케이션 노트 참조
3 온도 안전 설계
실온에서 이 전원의 커패시터는 주 변환기의 내부 표면 최대 온도가 90도를 초과하지 않습니다.
℃;
쉘 최대 표면 온도는 60 ℃를 초과하지 않습니다.
