제품 상세 정보:
|

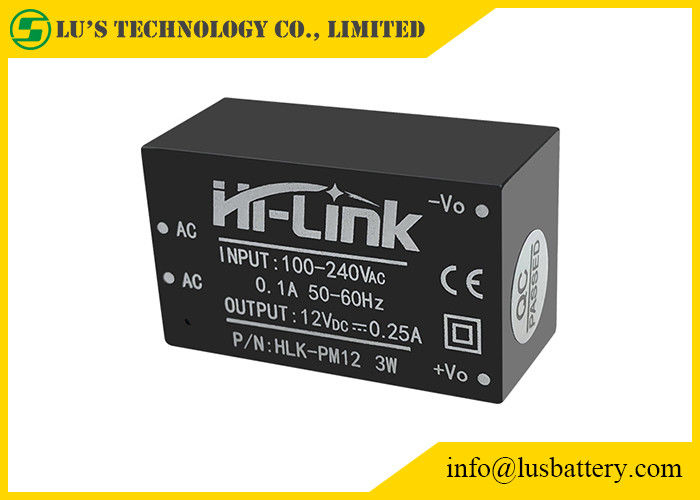

부품번호: | HLK-PM12 | 구성: | 분리됩니다 |
---|---|---|---|
출력 전압: | 12v | 출력 전류: | 250mA |
심벌 마크: | 맞춤화될 수 있습니다 | 수가 밖에 갔습니다: | 단일 |
하이 라이트: | 250MA 한 개의 출력 변환기,12V 고립된 단일 출력 컨버터,단일 출력 교류-직류 변환기 |
모델 부정. | (밀리미터)를 분류하세요 | (g)에 짓누르세요 | 출력 전원 (w) | 출력 전압 (v) | 출력 전류 (mA) | 효율 %(TYP) |
HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
HLK-PM03 | 3.3 | 1000 | ||||
HLK-PM09 | 9 | 330 | ||||
HLK-PM12 | 12 | 250 | ||||
HLK-PM24 | 24 | 125 |
PCB
3W 극단적 작은 일련 PCB 보드
PM03L/PM01L/PM09L/PM12L/PM15L/PM24L
항목 | 기술적인 매개 변수 | 유닛 | 기록 |
무부하 정격 출력 전압 | 12.0±0.1 | 프디시 | |
전부하는 출력 전압을 태팅을 했습니다 | 12.0±0.2 | 프디시 | |
짧은 시간 최대 출력 전류 | ≥350 | 마 | |
오랜 시간 최대 출력 전류 | 250 | 마 | |
전압 변동률 | ±0.2 | % | |
부하 변동분 | ±0.5 | % | |
낮은 입력 전압 효율 | Vin=115Vac, 출력 가득 찬 load≥73 | % | |
입력 최고값 전압 효율 | 3Vin=230Vac, 출력 가득 찬 load≥73 | % | |
출력 파문과 소음 (MVP-p) | ≤120 평가된 입력 전압, 출력 전부하. 20MHz 대역폭 오실로스코프, 부하 측 10uF와 0.1uF 전기 용량 시험으로 | mV | |
떨어져서 /를 켜는 것 크기를 지나칩니다 | (평가된 입력 전압, 10% 로드 외에 출력) ≤5 | %Vo | |
출력 과전류보호 | 출력 최대 적재량 110-150% | A | |
출력 단락 보호 | 정규 출력에서 직접 단락과 단락 회로의 이동 뒤에 있는 표준의 가동에 자동적인 리턴 | 장치 전체에 대한 비손상 |
안전 특성 :
1개 제품은 CE 안전 인증 요구인 UL을 만나기를 계획했습니다.
2 안전성과 전자파 적합성
0.5A UL 공인된 보험의 입력으로 설계됩니다 ;
이중 면 구리 클래드 판 생산, 94-V0 화재 등급 레벨에 쓸 물질을 사용하는 PCB 보드 ;
안전 기준 : UL1012, EN60950, UL60950의 순응성
절연 전압 : 나 / P-O / P : 2500VAC
절연 저항 :나 / PO / P> 100M 오옴 / 500VDC 25 C 70% RH
전도성과 확산 :EN55022 (CISPR22), EN55011에 따릅니다
정전기 방전 :IEC / EN 61000-4-2 수준 4 8kV / 15kV
RF 방사능 면역 : 국제전기기술위원회 / EN 61000-4-3은 응용 노트를 봅니다
3가지 온도 안전 설계
실온, 이 전력의 축전기에, 주콘버어터 최고 온도의 내부면은 90을 초과하지 않습니다
C ;
샐 최고 표면 온도는 60 C를 초과하지 않습니다
