제품 상세 정보:
|
| 차원: | 56*40mm | IC 온도 보호: | 예 |
|---|---|---|---|
| 샘플: | 이용 가능합니다 | 베터리 셀: | 18650 / 26650 / 32700 |
| 부품번호: | LUS-PCM7S26A | OEM 기능: | 어서 오십시오 |
| 하이 라이트: | 현명한 PCM 보호 회로 모듈,25.9V PCM 보호 회로 모듈,26A 7s Li 이온 BMS |
||

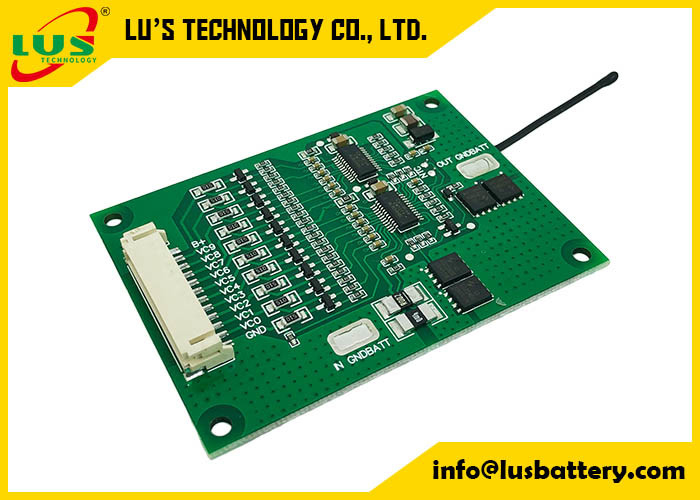

현명한 니켈-이온 BMS Li 이온 배터리를 위한 25.9V PCM 7s 12A 배터리 PCM이 7S26A PCB BMS 7S PCM 26A를 쌉니다
상품 이름 : 보호 회로 모듈
모델 부정 : PCM7S26A
7S 이온 / 리튬 polymer/LiFePo4 건전지 팩을 위해
원통형 리튬 전지 (니켈-이온)
프리즘 리튬-폴리머 전지 (리-포)
특징 :
1.25.9V 7S 니켈-이온과 리튬-폴리머 건전지 팩을 위한 보호 회로 보드 ;
2.BMS는 연속하여 니켈-이온 / 리튬-폴리머 배터리에 신청합니다 ;
3.건전지 팩을 부당한 대금에서 막기 위해,, 해류 위에서, 기온 위에서, 단락 회로를 과도하게 방출하세요 ;
4.셀 밸런스 / 평형 기능으로 ;
5.양쪽 니켈-이온과 리튬-폴리머 셀로 적합합니다.
6.얼마나 균형을 잡은 함수 작용? fully charged가 건전지 팩 뒤에 있습니다. 타 셀이 똑같은 전압 레벨을 이를 때까지 PCM은 각각 셀의 전압을 발견하고 더 높은 전압 조정부를 손질할 것입니다. 그러므로, 그것은 세포가 더 긴 서비스 수명을 가질 수 있도록 도와 줍니다.
상술 (표준이 커스텀프린츠드로 조정할 수 있을 수 있습니다) :
| 모형을 만드세요 : PCM07025-V1.0 | ||
| 매개 변수 | 표준 | |
| 전압 | 충전 전압 | DC :29.4V CC / CV |
| 단일 세포를 위한 평형 전압 | 4.125±0.025V | |
| 경향 | 단일 세포를 위한 균형 경향 | 80±5mA |
| 전류 소모 | ≤25μA | |
| 최대한 연속적인 충전 전류 | 12A | |
| 최대한 연속적인 방전 전류 | 26A | |
| 요금 보호 위에서 | 단일 세포를 위한 전하 검출 전압 위에서 | 4.25±0.025V |
| 요금 지연 시간 동안 | 800mS~1200mS | |
| 단일 세포를 위한 충전 방출 전압 위에서 | 4.15±0.05V | |
| 방전 보호 위에서 | 단일 세포를 위한 방출 검출 전압 위에서 | 2.80±0.03V |
| 방출 검출 지연 시간 동안 | 800~1200mS | |
| 단일 세포를 위한 방출 릴리즈 전압 위에서 | 3.0±0.025V | |
| 전류 보호 위에서 | 요금 과전류보호 | 13.33A±10% |
| 요금 과전류 지연 | 400~600mS | |
| 방출 과전류 protection1 | 33.33A±10% | |
| 검출 지연 time1 | 700~1300mS | |
| 방출 과전류 protection2 | 66.66A±20% | |
| 검출 지연 time2 | 70~130mS | |
| 복구 상태 | 줄인 로드, 자동 복구 | |
| 쇼트 방지 | 검출 조건 | 외부 단락 회로 |
| 검출 지연 시간 | 160~240uS | |
| 복구 상태 | 줄인 로드, 자동 복구 | |
| 저항 | 보호 회로(MOSFET) | ≤1.67mΩ |
| 온도 | 작동 온도 범위 | -25~+70C |
| 보존온도범위 | -40~+125C | |
| 온도 위에서 청구하세요 | 48.5C±5C | |
| 온도 하에 청구하세요 | -5C±5C | |
| 온도 위에서 배출하세요 | 70C±5C | |
| 온도 하에 방출 | -25C±5C | |
7S12A PCM 7S26A 18650 리포 니켈-이온 리튬 배터리 프로텍션 보드 Ｗ 균형 BMS PCB PCM 팩 공통 포트 회로판 :
작용하세요 :
오버 차지로부터 배터리를 발견하고 보호하시오 그러면 여분은 방출합니다, 과전류가 단락합니다
온도 탐색 보호와 오오마티카리 전압 밸런스 기능 .
단순 구조, 최고급의 전자 부품 (최고급의 IC과 MOSFET)로 구축됩니다
설계는 그것이 (그것이 더 적은 사용될 수 있는 성능, 신축성 응용으로 일하는 더 안정적 품질을 가지고 있게 할 것입니다
비어있는 상태), 보호 측정의 전체 세트에 있는 약간의 연결 핀을 그것을 허용하도록 두는 것에 의한 일련 배터리는 잘 작동합니다
외부 미예측 액시던트로부터의 어떠한 인프울렌크에 없이.
공정한 당신의 제품에 대하여 우리에게 상대적 voltage/ cells/ 경향을 말합니다 또는 장비 등,
우리는 당신을 위한 가장 적당한 제품을 레코마먼트 도울 것입니다. 또는 우리는 당신의 설계를 합니다!
