제품 상세 정보:
|
| 배터리: | 니켈-이온 건전지 팩 | 차원: | 56*46mm |
|---|---|---|---|
| 온도: | 조절 | 시리즈: | 4s 내지 7s에 적합합니다 |
| 베터리 셀: | 18650 / 26650 / 32700 | 사용 전류: | 맥스 25A |
| 하이 라이트: | Li 이온 배터리 PCM,7S 배터리 PCM,현명한 리튬 배터리 BMS |
||
매개 변수와 통증 BMS 4S-7S 니켈-이온 LiFePo4가 리튬 배터리를 위해 4S 7S 8S 12S 13S 14S 15S 16S 17S 20S를 조정합니다
상품 이름 : 보호 회로 모듈
모델 부정 : PCM7S25A LN0725
4S 내지 7S 이온 / 리튬 polymer/LiFePo4 건전지 팩에 적합합니다
특징 :
1.37V 10S 니켈-이온과 리튬-폴리머 건전지 팩을 위한 보호 회로 보드 ;
2.BMS는 연속하여 10개 전지 니켈-이온 / 리튬-폴리머 배터리에 신청합니다 ;
3.건전지 팩을 부당한 대금에서 막기 위해,, 해류 위에서, 기온 위에서, 단락 회로를 과도하게 방출하세요 ;
4.셀 밸런스 / 평형 기능으로 ;
5.양쪽 니켈-이온과 리튬-폴리머 셀로 적합합니다.
6.얼마나 균형을 잡은 함수 작용? fully charged가 건전지 팩 뒤에 있습니다. 타 셀이 똑같은 전압 레벨을 이를 때까지 PCM은 각각 셀의 전압을 발견하고 더 높은 전압 조정부를 손질할 것입니다. 그러므로, 그것은 세포가 더 긴 서비스 수명을 가질 수 있도록 도와 줍니다.
어떠한 기능도 있을 수 있고 다음과 같이 선택합니다 :
1) 탐지를 끄세요 (그것이 잠겨질 수 있골 때 사용자들 권한이 없는 분해 또는 대체에 의해) 초래된 안전 사고를 회피하기 위해, PCM을 건전지 팩에서 제거했습니다
2) 과온도 보호 시간 (그것이 안전 사고를 피하기 위한 엔 시간 과온도 보호가 사용자 과부담에 의해 발생된 후에 위로 잠길 수 있습니다)의 MOS 통계
3) 전원 켬 타이밍 (그것이 엔 년이 운영한 후에 위로 잠길 수 있습니다, 그것은 우리가 설계할 수 있다는 것을 의미하고 고착 시간이 배터리 서비스 수명에 의존하는 후, 사용자가 배터리를 그들자신으로 대체할 수 없습니다)
4) (그것 디자인은 엔 시간이 청구하고, 배출하는 후에 위로 잠길 수 있, 그리고 나서 면 배터리 서비스 수명의) 워크 엔드일 수 없습니다 방전시정수 계산하기
5) 추가 버저 (그것이 배터리가 오랫동안 저장될 때, 전압은 배터리를 보호하기에 너무 자기 방전 때문에 낮다는 것을 고발하기 위한 이용자들에게 상기시키기 위해 소리를 낼 수 있습니다)
6) 유니크ID (유일한 ＩＤ 번호가 제품 추적을 위한 각각 위원회에 추가될 수 있습니다)
7) UART 통신 (PC와의 통신이 배달 전에 위에서 말한 항목 1-6의 데이터를 설정하고 보는 것에게, 실현될 수 있습니다)
8) 블루투스는 작용한 후, 당신이 전화에 의해 배터리 상태를 점검할 수 있습니다
상술 (표준이 커스텀프린츠드로 조정할 수 있을 수 있습니다) :
| 아니오. | 매개 변수 | 표준 | |
| 1 | 전압 | 충전 전압 | DC :29.4V CC / CV |
| 단일 세포를 위한 평형 전압 | 4.125±0.025V | ||
| 2 | 경향 | 단일 세포를 위한 균형 경향 | 80±5mA |
| 전류 소모 | ≤25μA | ||
| 최대한 연속적인 충전 전류 | 12A | ||
| 최대한 연속적인 방전 전류 | 26A | ||
| 3 | 요금 보호 위에서 | 단일 세포를 위한 전하 검출 전압 위에서 | 4.25±0.025V |
| 요금 지연 시간 동안 | 800mS~1200mS | ||
| 단일 세포를 위한 충전 방출 전압 위에서 | 4.15±0.05V | ||
| 4 | 방전 보호 위에서 | 단일 세포를 위한 방출 검출 전압 위에서 | 2.80±0.03V |
| 방출 검출 지연 시간 동안 | 800~1200mS | ||
| 단일 세포를 위한 방출 릴리즈 전압 위에서 | 3.0±0.025V | ||
| 5 | 전류 보호 위에서 | 요금 과전류보호 | 13.33A±10% |
| 요금 과전류 지연 | 400~600mS | ||
| 방출 과전류 protection1 | 33.33A±10% | ||
| 검출 지연 time1 | 700~1300mS | ||
| 방출 과전류 protection2 | 66.66A±20% | ||
| 검출 지연 time2 | 70~130mS | ||
| 복구 상태 | 줄인 로드, 자동 복구 | ||
| 6 | 쇼트 방지 | 검출 조건 | 외부 단락 회로 |
| 검출 지연 시간 | 160~240uS | ||
| 복구 상태 | 줄인 로드, 자동 복구 | ||
| 7 | 저항 | 보호 회로(MOSFET) | ≤1.67mΩ |
| 8 | 온도 | 작동 온도 범위 | -25~+70C |
| 보존온도범위 | -40~+125C | ||
| 온도 위에서 청구하세요 | 48.5C±5C | ||
| 온도 하에 청구하세요 | -5C±5C | ||
| 온도 위에서 배출하세요 | 70C±5C | ||
| 온도 하에 방출 | -25C±5C | ||
다른 장점 :
오버 차지로부터 배터리를 발견하고 보호하시오 그러면 여분은 방출합니다, 과전류가 단락합니다
온도 탐색 보호와 오오마티카리 전압 밸런스 기능 .
단순 구조, 최고급의 전자 부품 (최고급의 IC과 MOSFET)로 구축됩니다
설계는 그것이 (그것이 더 적은 사용될 수 있는 성능, 신축성 응용으로 일하는 더 안정적 품질을 가지고 있게 할 것입니다
비어있는 상태), 보호 측정의 전체 세트에 있는 약간의 연결 핀을 그것을 허용하도록 두는 것에 의한 일련 배터리는 잘 작동합니다
외부 미예측 액시던트로부터의 어떠한 인프울렌크에 없이.
공정한 당신의 제품에 대하여 우리에게 상대적 voltage/ cells/ 경향을 말합니다 또는 장비 등,
우리는 당신을 위한 가장 적당한 제품을 레코마먼트 도울 것입니다. 또는 우리는 당신의 설계를 합니다!

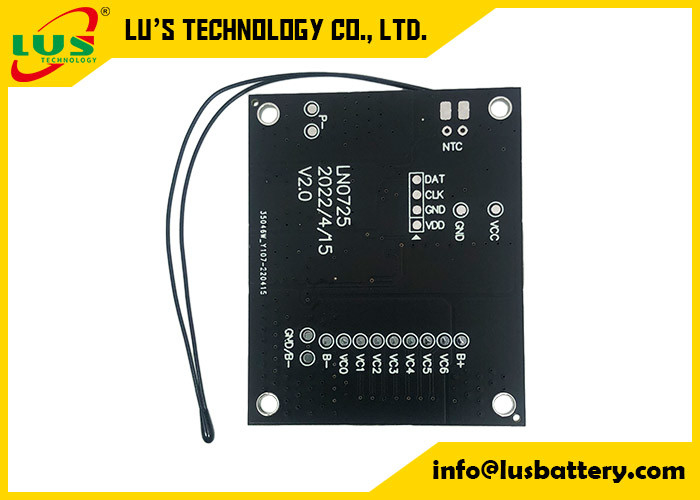

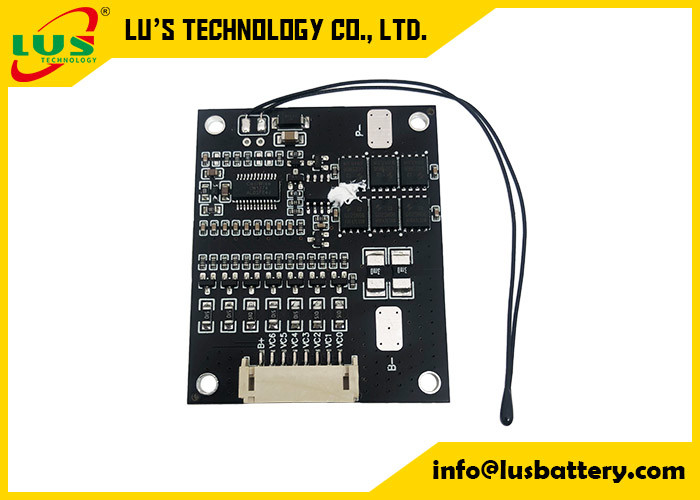

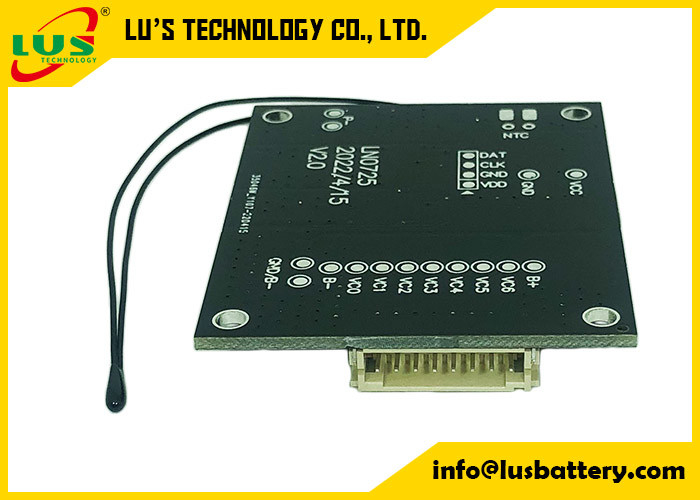

그림 :
