제품 상세 정보:
|
| 시리즈: | 5s-10s | 전지법: | 리튬 이온 전지 |
|---|---|---|---|
| 차원: | 74*54mm | 주문 제작됩니다: | 어서 오십시오 |
| 온도 제어: | 예 | MOS 제어: | 네, 물론입니다 |
| 하이 라이트: | 10대 리튬 이온 전지 브엠에스,NTC 리튬 이온 전지 브엠에스,고온 보호 10대 브엠에스 36v |
||

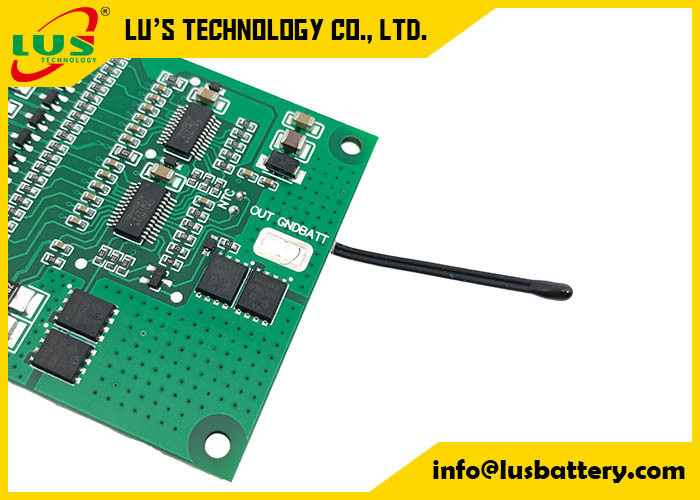

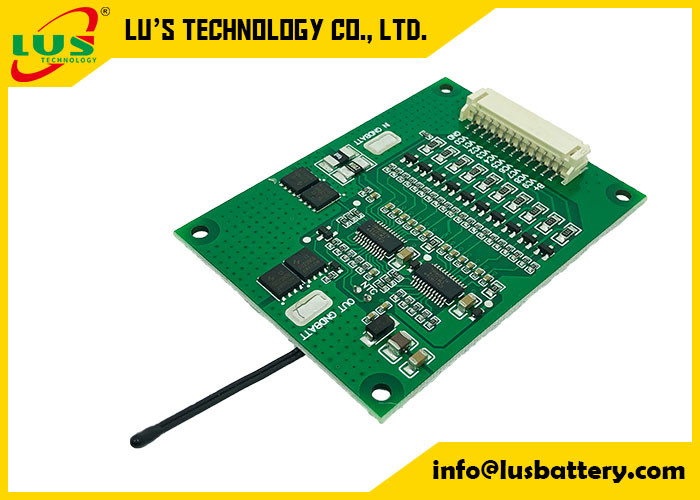

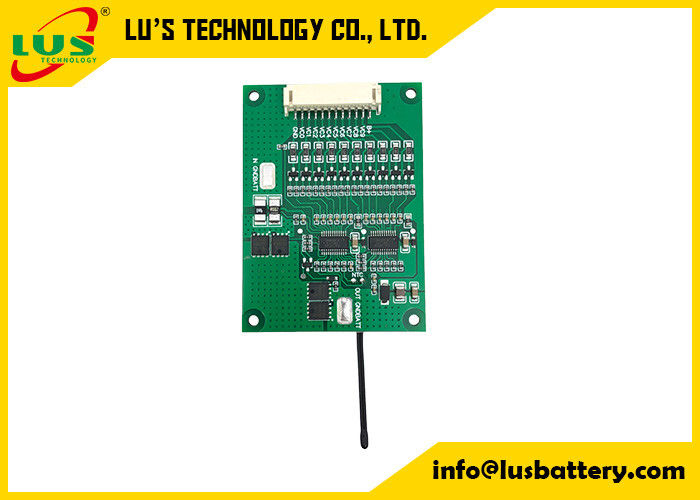

NTC 충전 전압 42v 25a 브엠에스 고온 보호 20A와 10대 브엠에스 36v 리튬 이온 전지 브엠에스
이 BMS는 리튬 배터리 보호 목적을 위해 특별히 고급 품질 IC 칩으로 적용되었습니다 .대단히 탐지
오버 차지 위의 정확성 급이 과다방출합니다, 전압 평형,와 와이어 분리 기능 위의 탐지로,
방지 기능을 고발하는 것과 함께 .
이것은 25A 끊임없이 계속되는 방전 전류로 10 시리즈 36V(42v) 또는 7S 24V (29.4V )리튬 이온 건전지 팩을 위한 PCB입니다
그리고 5A 충전 전류라고 평가됩니다 .요금과 방출 포트는 다릅니다. 분류하세요 :최대 54*74mm
그리고 우리는 확실한 것을 가진 고객의 요구에 따른 것에 배터리 보호 회로판을 설계하고 생산할 수 있습니다
작용하세요 :
1) 탐지를 끄세요 (그것이 잠겨질 수 있골 때 사용자들 권한이 없는 분해 또는 대체에 의해) 초래된 안전 사고를 회피하기 위해, PCM을 건전지 팩에서 제거했습니다
2) 과온도 보호 시간 (그것이 안전 사고를 피하기 위한 엔 시간 과온도 보호가 사용자 과부담에 의해 발생된 후에 위로 잠길 수 있습니다)의 MOS 통계
3) 전원 켬 타이밍 (그것이 엔 년이 운영한 후에 위로 잠길 수 있습니다, 그것은 우리가 설계할 수 있다는 것을 의미하고 고착 시간이 배터리 서비스 수명에 의존하는 후, 사용자가 배터리를 그들자신으로 대체할 수 없습니다)
4) (그것 디자인은 엔 시간이 청구하고, 배출하는 후에 위로 잠길 수 있, 그리고 나서 면 배터리 서비스 수명의) 워크 엔드일 수 없습니다 방전시정수 계산하기
5) 추가 버저 (그것이 배터리가 오랫동안 저장될 때, 전압은 배터리를 보호하기에 너무 자기 방전 때문에 낮다는 것을 고발하기 위한 이용자들에게 상기시키기 위해 소리를 낼 수 있습니다)
6) 유니크ID (유일한 ＩＤ 번호가 제품 추적을 위한 각각 위원회에 추가될 수 있습니다)
7) UART 통신 (PC와의 통신이 배달 전에 위에서 말한 항목 1-6의 데이터를 설정하고 보는 것에게, 실현될 수 있습니다)
8) 블루투스는 작용한 후, 당신이 전화에 의해 배터리 상태를 점검할 수 있습니다
37V(10S) 니켈-이온 건전지 팩을 위한 PCM 상술
LUS-BMS10-V1.1
| 아니오. | 매개 변수 | 표준 | |
| 1 | 전압 | 충전 전압 | DC :42V CC / CV |
| 단일 세포를 위한 평형 전압 | 4.125±0.025V | ||
| 2 | 경향 | 단일 세포를 위한 균형 경향 | 80±5mA |
| 전류 소모 | ≤25μA | ||
| 최대한 연속적인 충전 전류 | 13.6A | ||
| 최대한 연속적인 방전 전류 | 20A | ||
| 3 | 요금 보호 위에서 | 단일 세포를 위한 전하 검출 전압 위에서 | 4.25±0.025V |
| 요금 지연 시간 동안 | 800mS~1200mS | ||
| 단일 세포를 위한 충전 방출 전압 위에서 | 4.15±0.05V | ||
| 4 | 방전 보호 위에서 | 단일 세포를 위한 방출 검출 전압 위에서 | 2.80±0.08V |
| 방출 검출 지연 시간 동안 | 500~1500mS | ||
| 단일 세포를 위한 방출 릴리즈 전압 위에서 | 3.0±0.1V | ||
| 5 | 전류 보호 위에서 | 요금 과전류보호 | 24A±10% |
| 요금 과전류 지연 | 400~600mS | ||
| 방출 과전류 protection1 | 55A±10% | ||
| 검출 지연 time1 | 700~1300mS | ||
| 방출 과전류 protection2 | 40A±20% | ||
| 검출 지연 time2 | 800~1200mS | ||
| 복구 상태 | 줄인 로드, 자동 복구 | ||
| 6 | 쇼트 방지 | 검출 조건 | 외부 단락 회로 |
| 검출 지연 시간 | 1000mS-1600mS | ||
| 복구 상태 | 줄인 로드, 자동 복구 | ||
| 7 | 저항 | 보호 회로(MOSFET) | ≤3mΩ |
| 8 | 온도 | 작동 온도 범위 | -25~+70C |
| 보존온도범위 | -40~+125C | ||
| 온도 위에서 청구하세요 | 48.5C±5C | ||
| 온도 하에 청구하세요 | -5C±5C | ||
| 온도 위에서 배출하세요 | 70C±5C | ||
| 온도 하에 방출 | -25C±5C | ||
