원래 장소:
중국
브랜드 이름:
OEM
인증:
Rohs
모델 번호:
18650 리튬 이온 배터리 팩용 맞춤형 BMS

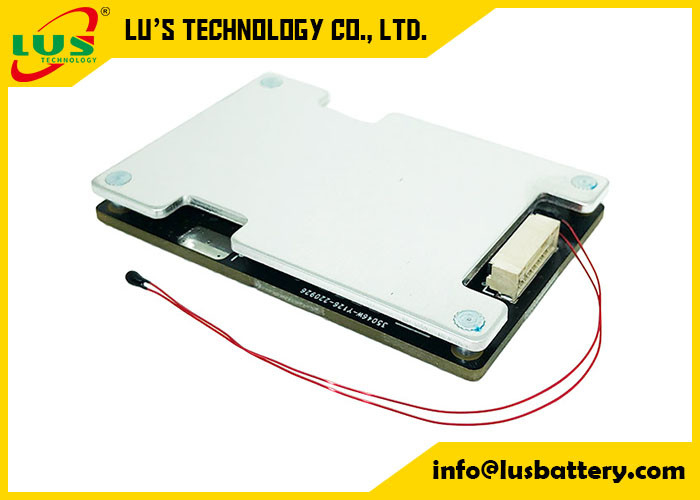

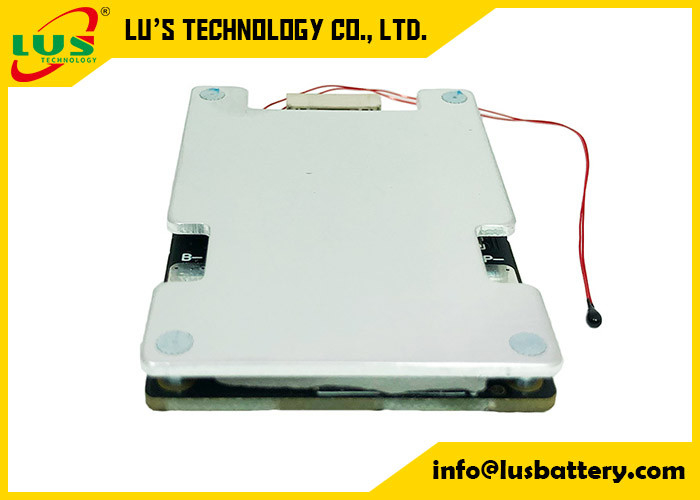

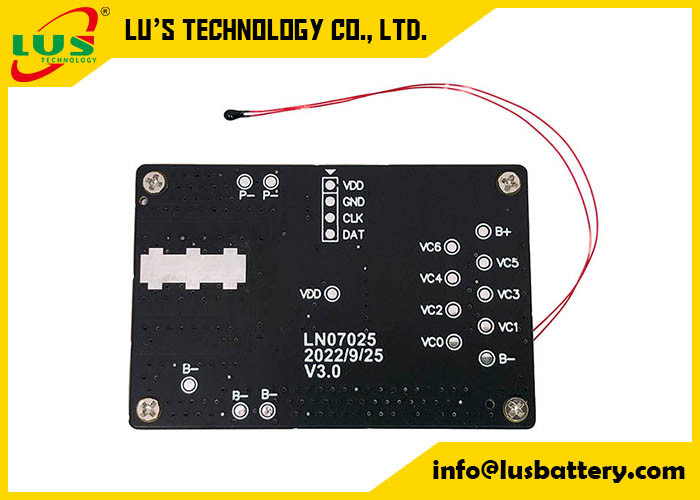

리튬 이온 BMS PCM 18650 배터리 보호 보드 PCB 18650 리튬 이온 리튬 배터리 7S 스마트 PCM OEM 서비스
25A BMS 6S 7S 8S 9S 10S 11S 12S 13S 18650 리튬 이온 배터리 PCM 보호 보드
배터리 BMS/PCB/PCM 정보
배터리 관리 시스템(BMS) 모듈 모든 1S 2S 3S 4S 5S 6S 7S 8S BMS 및 전류 범위 3A 5A 10A 20A 25A 30A 40A 60A 100A
과충전, 과방 전, 과전류 단락, 온도 감지 보호 및 자동 전압 균형 기능으로부터 배터리를 감지하고 보호하십시오.
하이엔드 전자 부품(하이엔드 IC 및 MOSFET)으로 구축하고 간단한 구조 설계로 보다 안정적인 품질 작업 성능을 제공합니다.
유연한 응용 프로그램(일부 연결 핀을 빈 상태로 남겨둠으로써 더 적은 직렬 배터리에 사용할 수 있음), 완전한 보호 조치 세트는 외부의 예기치 않은 사고로부터 영향 없이 잘 작동하도록 합니다.
모든 기능은 다음과 같이 선택할 수 있습니다.
1) 전원 꺼짐 감지 (배터리 팩에서 PCM을 분리할 때 잠글 수 있어 사용자의 무단 분해 또는 교체로 인한 안전 사고를 방지할 수 있습니다.)
2) 과열 보호 시간의 MOS 통계(사용자 과부하로 인한 안전 사고를 피하기 위해 N번의 과열 보호 후 잠글 수 있음)
3) 파워 온 타이밍
4) 방전 횟수 계산
5) 부저 추가 (배터리를 장기간 보관할 때, 배터리를 보호하기 위해 자체 방전으로 인해 전압이 너무 낮을 때 사용자에게 충전을 알리는 소리를 낼 수 있음)
6) 고유 ID(제품 추적을 위해 각 보드에 고유 ID 번호를 추가할 수 있음)
7) UART 통신 (위 1~6 항목의 데이터를 설정 및 조회하여 출고 전 PC와 통신 가능)
8) 블루투스 기능, 휴대 전화로 배터리 상태를 확인할 수 있습니다.
명세 (기준은 custominzed로 조정가능할 수 있습니다):
| 아니. | 매개변수 | 표준 | |
| 1 | 전압 | 충전 전압 | DC:29.4V CC/CV |
| 단일 셀의 균형 전압 | 4.125±0.025V | ||
| 2 | 현재의 | 단일 셀의 균형 전류 | 80±5mA |
| 현재 소비 | ≤25μA | ||
| 최대 연속 충전 전류 | 12A | ||
| 최대 연속 방전 전류 | 26A | ||
| 삼 | 과충전 보호 | 단일 셀의 과충전 감지 전압 | 4.25±0.025V |
| 과충전 지연 시간 | 800mS~1200mS | ||
| 단일 셀의 과충전 해제 전압 | 4.15±0.05V | ||
| 4 | 과방전 보호 | 단일 셀의 과방전 감지 전압 | 2.80±0.03V |
| 과방전 감지 지연 시간 | 800~1200mS | ||
| 단일 셀의 과방전 해제 전압 | 3.0±0.025V | ||
| 5 | 과전류 보호 | 충전 과전류 보호 | 13.33A±10% |
| 충전 과전류 지연 | 400~600mS | ||
| 방전 과전류 보호1 | 33.33A±10% | ||
| 감지 지연 시간1 | 700~1300mS | ||
| 방전 과전류 보호2 | 66.66A±20% | ||
| 감지 지연 시간2 | 70~130mS | ||
| 릴리스 조건 | 컷로드, 자동 복구 | ||
| 6 | 짧은 보호 | 검출 조건 | 외부 단락 |
| 감지 지연 시간 | 160~240us | ||
| 릴리스 조건 | 컷로드, 자동 복구 | ||
| 7 | 저항 | 보호 회로(MOSFET) | ≤1.67mΩ |
| 8 | 온도 | 작동 온도 범위 | -25~+70℃ |
| 보관 온도 범위 | -40~+125℃ | ||
| 온도에 충전 | 48.5℃±5℃ | ||
| 온도 하에서 충전 | -5℃±5℃ | ||
| 온도에 따른 방전 | 70℃±5℃ | ||
| 온도 하에서 방전 | -25℃±5℃ | ||
| 9 | 치수 | 56*46mm | |
주문 방법:
1. 문의하기
2. 토론
3. 제안 및 PI
4. 입금
5. 최종 도면 확인.
6. 생산 시작 - 생산 추진 - 생산 완료 생산을 따르십시오.
7. 제품의 동영상 또는 사진을 찍어 구매자와 공유하십시오.
8. 나머지 지불
9. 배송 준비 완료.
10. 캐리어/포워더에게 발송합니다.
11. 배송 물건을 따르십시오.
12. 애프터 서비스.(생활 서비스 지원)
