원래 장소:
중국
브랜드 이름:
HLK or OEM
모델 번호:

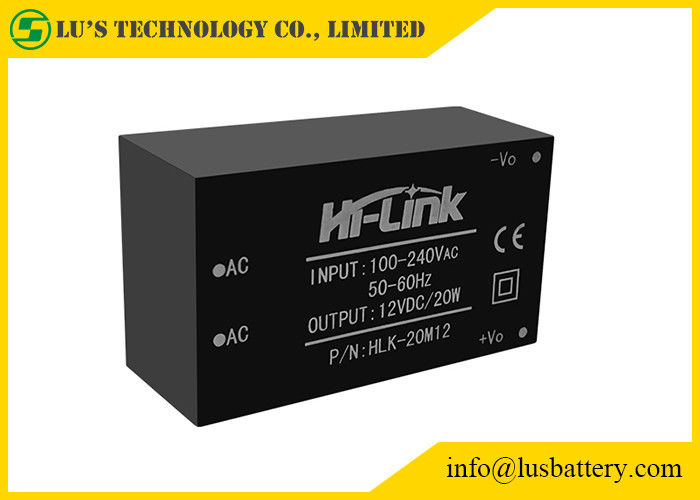

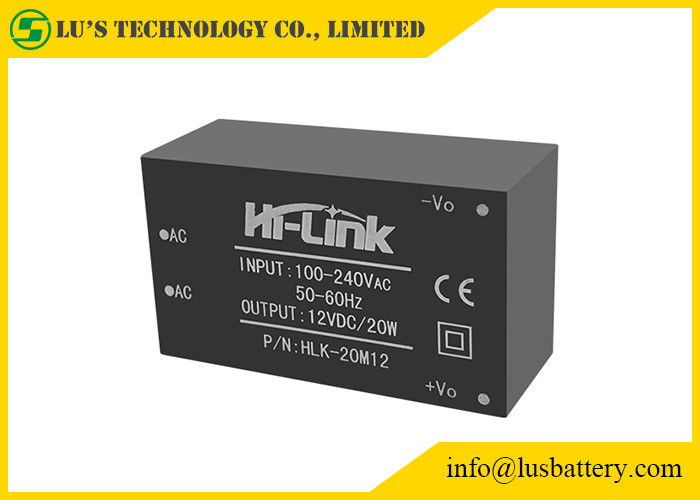

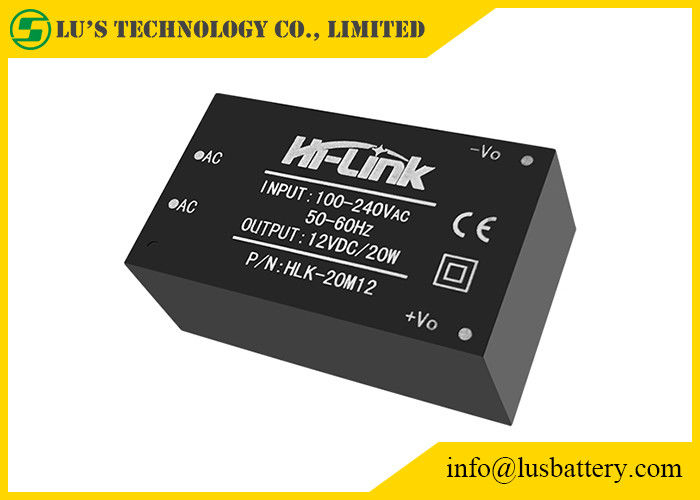

hlk-20m12
제품 설명
제품은 CE 기준을 기반으로 합니다.
| 항목 | 기술적인 매개 변수 | 유닛 | 기록 |
| 무부하 정격 출력 전압 | 12±0.1 | 프디시 | |
| 전부하는 출력 전압을 태팅을 했습니다 | 12±0.2 | 프디시 | |
| 짧은 시간 최대 출력 전류 | ≥1700 | 마 | |
| 오랜 시간 최대 출력 전류 | 1600 | 마 | |
| 전압 변동률 | ±0.2 | % | |
| 부하 변동분 | ±0.5 | % | |
| 낮은 입력 전압 효율 | Vin=115Vac, 출력 가득 찬 load≥80 | % | |
| 입력 최고값 전압 효율 | Vin=230Vac, 출력 가득 찬 load≥84 | % | |
| 출력 파문과 소음 (MVP-p) | ≤150 평가된 입력 전압, 출력 전부하. 20MHz 대역폭 오실로스코프, 부하 측 10uF와 0.1uF 전기 용량 시험으로 | mV | |
| 떨어져서 /를 켜는 것 크기를 지나칩니다 | (평가된 입력 전압, 10% 로드 외에 출력) ≤5 | %Vo | |
| 출력 과전류보호 | 최대 출력 로드 중 110-150% | A | |
| 출력 단락 보호 | 정규 출력에서 직접 단락과 단락 회로의 이동 뒤에 있는 표준의 가동에 자동적인 리턴 | 장치 전체에 대한 비손상 |
극히 컴팩트한 전력 모듈 :
| 모델 부정. | (밀리미터)를 분류하세요 | (g)에 짓누르세요 | 출력 전원 (w) | 출력 전압 (v) | 출력 전류 (mA) | 효율 %(TYP) |
| HLK-2M03 | 30*16*19 | 18g | 2W | 3.3 | 600 | 69 |
| HLK-2M05 | 5 | 400 | ||||
| HLK-2M09 | 9 | 230 | ||||
| HLK-2M12 | 12 | 170 | ||||
| HLK-2M24 | 24 | 84 | ||||
| HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
| HLK-PM03 | 3.3 | 1000 | ||||
| HLK-PM09 | 9 | 330 | ||||
| HLK-PM12 | 12 | 250 | ||||
| HLK-PM24 | 24 | 125 | ||||
| HLK-5M03 | 38*23*18 | 32g | 5W | 3.3 | 1500 | 72 |
| HLK-5M05 | 5 | 1000 | ||||
| HLK-5M09 | 9 | 560 | ||||
| HLK-5M12 | 12 | 450 | ||||
| HLK-5M24 | 24 | 208 | ||||
| HLK-10M03 | 47*28*22 | 40g | 10W | 3.3 | 3000 | 72 |
| HLK-10M05 | 5 | 2000 | ||||
| HLK-10M09 | 9 | 1100 | 78 | |||
| HLK-10M12 | 12 | 830 | ||||
| HLK-10M24 | 24 | 416 | ||||
| HLK-12M12 | 50.8*25.4*15 | 80g | 12W | 12 | 1000 | 86 |
| HLK-20M05 | 57*33*22.5 | 80g | 20W | 5 | 4000 | 80 |
| HLK-20M09 | 9 | 2200 | ||||
| HLK-20M12 | 12 | 1666 | ||||
| HLK-20M15 | 15 | 1300 | ||||
| HLK-20M24 | 24 | 833 | 84 | |||
| HLK-30M05 | 56*32*22.5 | 80g | 30W | 5 | 6000 | 89 |
| HLK-30M09 | 9 | 3300 | 90 | |||
| HLK-30M12 | 12 | 2500 | ||||
| HLK-30M15 | 15 | 2000 | ||||
| HLK-30M24 | 24 | 1250 | ||||
| HLK-40M05 | 56*32*22.5 | 80g | 40W | 5 | 8000 | 89 |
| HLK-40M09 | 9 | 4400 | 90 | |||
| HLK-40M12 | 12 | 3300 | ||||
| HLK-40M15 | 15 | 2600 | ||||
| HLK-40M24 | 24 | 1600 |
1). CE 요구조건인 지정 UL
2). 초박막형, 극소형
3). 모든 전압 입력 (AC : 90 ~ 264V)
4). 저리플과 저소음
5). 출력 과부담과 쇼트 회로 보호
6). 고효율, 고출력 밀도
7). 제품은 EMC와 안전성 시험을 위한 요구조건을 충족시키도록 설계됩니다
8). 저 전력 소모, 환경 보호, 무부하손 <0>
9)노화하고 시험을 받는.100% 로드
10)0년 보증 기간
전원은 12v 20W를 공급합니다 :
