제품 상세 정보:
|
| 출력 주파수: | 50/60Hz | 출력 전류: | 1A |
|---|---|---|---|
| 출력 유형: | 단일 | 무게: | 20g |
| 작동 온도: | -25~60 | 입력: | 90~265Vac |
| 하이 라이트: | 3.3V 교류-직류 변환기,2000m 높이 교류-직류 변환기,작은 스위칭 DC dc 컨버터 |
||

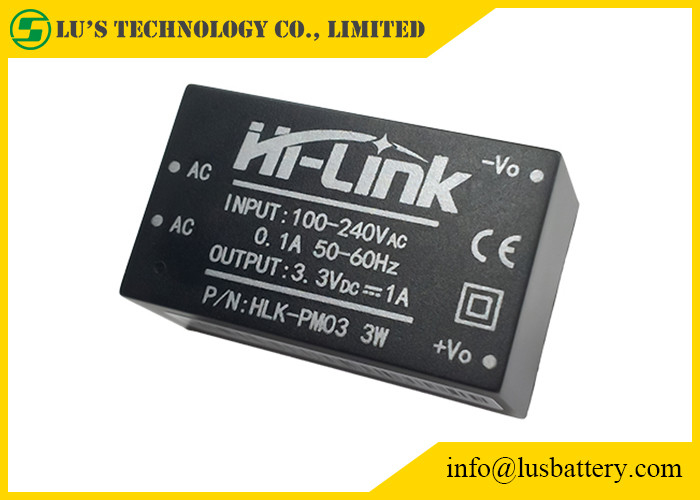

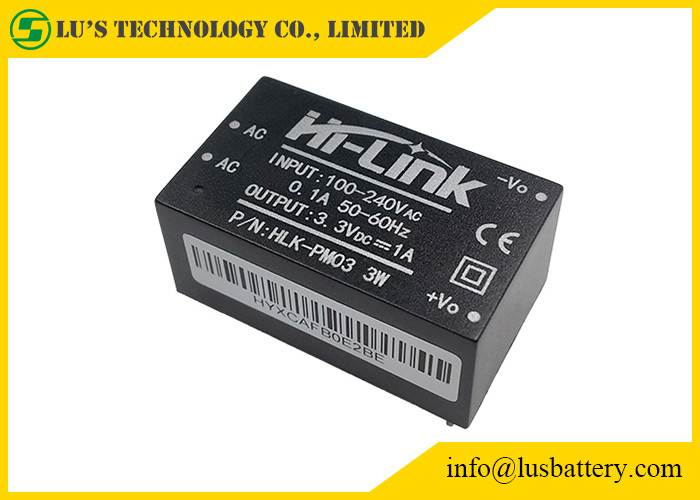

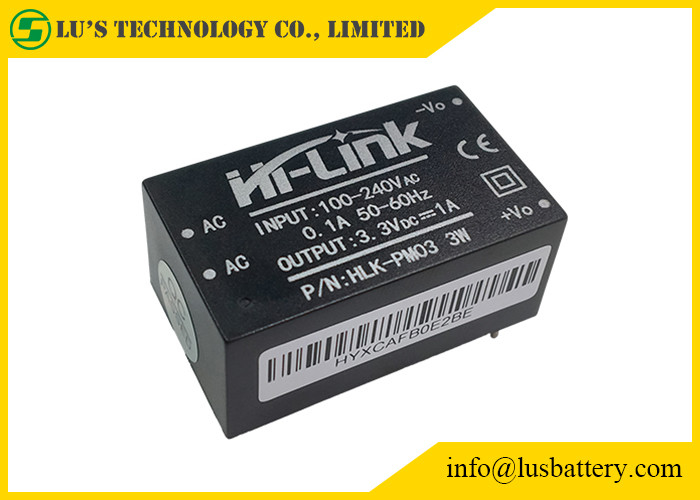

3.3V/5V AC / dc 컨버터 1a 작은 스위칭 증가 DC / dc 컨버터 회로
|
항목
|
기술적인 매개 변수
|
유닛
|
기록
|
|
작동 온도
|
-25―+60
|
Ｃ
|
|
|
저장 온도
|
-40―+80
|
Ｃ
|
|
|
상대 습도
|
5―95
|
%
|
|
|
열적 방법
|
자연 방냉
|
|
|
|
대기압
|
80―106
|
Kpa
|
|
|
높이
|
≤2000
|
Ｍ
|
|
|
진동
|
진동 계수 10~500Hz,2G10min./1cycle, X,Y,Z 감원을 따라 60min.each
|
|
보조 도로 교통에 대한 요구조건을 충족시킵니다
|
3W 극소형 시리즈 모듈 전원 공급기는 소체적, 효율이 높은 AC DC 전력 오뒬 공급입니다.
그것은 세계적 입력전압 범위, 저온 상승, 저 전력 소모, 고효율, 높은 신뢰도와 높은 안전 차단이라는 유리한 입장에 있습니다.
그것은 넓게 스마트 홈, 자동화 제어, 통신 장비, 계측기와 다른 업계에서 사용되었습니다.
| 아이템 이름 | 기술 기준 | 유닛 |
| 평가된 입력 전압 | 100-240 | VAc |
| 입력전압 범위 | 90-264 | VAc |
| 최대 입력 전류 | ≤0.2 | A |
| 입력전류 상승 | ; ≤10 | A |
| 최대 입력 전압 | ≤270 | VAc |
| 느린 시작에 들어가세요 | ≤50 | mS |
| 낮은 입력 전압 효율 | Vin=110VAc, 출력 full-load≥69 | % |
| 입력 최고값 전압 효율 | Vin=220VAc, 출력 full-load≥70 | % |
| 장기간 신뢰성 | MTBF≥100,000 | Ｈ |
| 로드 정격 출력 전압 | +3.3±0.1 |
프디시 |
| 가득 찬 정격 출력 전압 | +3.3±0.2 |
프디시 |
| 단기간 최대 출력 전류 | ≥1200 | 마 |
| 오랜 시간 동안 최대 출력 전류 | ≥1000 | 마 |
| 전압 변동률 | ±0.2 | % |
| 부하 변동분 | ±0.5 | % |
| 출력 파문과 소음 (MVP-p) |
≤70 평가된 입력 전압, 전부하. 20MHz의 대역폭을 사용하기, 시험될 부하 측 10uF와 0.1uF 축전기. |
mV |
| 스위치 오버슈트크기 | (평가된 입력 전압과 10% 외에 출력 부하) ≤5 | %V오우 |
| 출력 과전류보호 | 출력 최대 적재량 중 150-200% | A |
| 출력 단락 보호 | 정규 출력에 있는 직접 단락이 자동적으로 단락 회로 이동 뒤에 정상 작동을 재개합니다 |
| 항목 | 기술적인 매개 변수 | 유닛 | 기록 |
| 무부하 정격 출력 전압 | 3.3±0.1 | 프디시 | |
| 전부하는 출력 전압을 태팅을 했습니다 | 3.3±0.2 | 프디시 | |
| 짧은 시간 최대 출력 전류 | ≥1100 | 마 | |
| 오랜 시간 최대 출력 전류 | 1000 | 마 | |
| 전압 변동률 | ±0.2 | % | |
| 부하 변동분 | ±0.5 | % | |
| 낮은 입력 전압 효율 | Vin=115Vac, 출력 가득 찬 load≥72 | % | |
| 입력 최고값 전압 효율 | Vin=230Vac, 출력 가득 찬 load≥72 | % | |
| 출력 파문과 소음 (MVP-p) | ≤100 평가된 입력 전압, 출력 전부하. 20MHz 대역폭 오실로스코프, 부하 측 10uF와 0.1uF 전기 용량 시험으로 | mV | |
| 떨어져서 /를 켜는 것 크기를 지나칩니다 | (평가된 입력 전압, 10% 로드 외에 출력) ≤5 | %Vo | |
| 출력 과전류보호 | 출력 최대 적재량 110-150% | A | |
| 출력 단락 보호 | 정규 출력에서 직접 단락과 단락 회로의 이동 뒤에 있는 표준의 가동에 자동적인 리턴 | 장치 전체에 대한 비손상 |
| 모델 부정. | (밀리미터)를 분류하세요 | (g)에 짓누르세요 | 출력 전원 (w) | 출력 전압 (v) | 출력 전류 (mA) | 효율 %(TYP) |
| HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
| HLK-PM03 | 3.3 | 1000 | ||||
| HLK-PM09 | 9 | 330 | ||||
| HLK-PM12 | 12 | 250 | ||||
| HLK-PM24 | 24 | 125 |
