원래 장소:
중국
브랜드 이름:
OEM
모델 번호:
PCM-5-10S

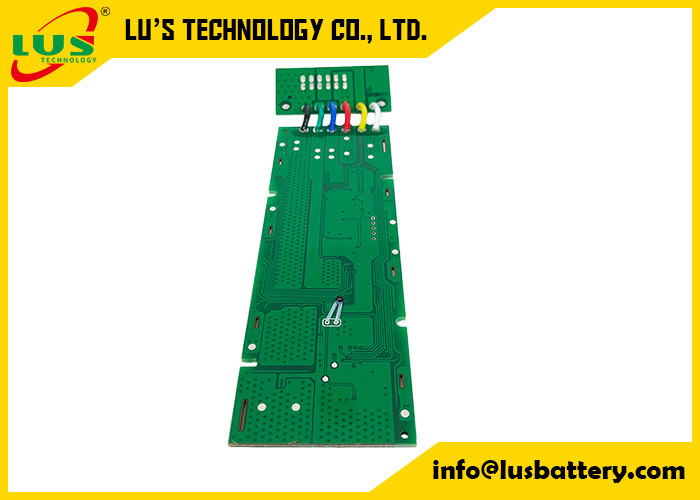

5-10S 가정용 전기제품을 위한 배터리 프로텍션 보드 PCM 25.9V 7S2A 7S8A 7S10A 니켈-이온 BMS PCM 배터리를 맞추어주세요
상품 이름 : 보호 회로 모듈
모델 부정 : PCM-5S-10S
5S-10S 이온 / 리튬 polymer/LiFePo4 건전지 팩을 위해
특징 :
1.사실인 리투텀 건전지 팩 BMS 공장
2.공급 OEM / ODM과 관세 사무
3.현명한 밸런스 기능과 고급 품질
4.도매 가격
5.환경
6.빠른 전달
상술 :
| 아니오. | 매개 변수 | 표준 | |
| 1 | 전압 | 충전 전압 | DC :29.4V CC / CV |
| 단일 세포를 위한 평형 전압 | 4.125±0.025V | ||
| 2 | 경향 | 단일 세포를 위한 균형 경향 | 80±5mA |
| 전류 소모 | ≤35μA | ||
| 최대한 연속적인 충전 전류 | 10A는 맞춤화될 수 있습니다 | ||
| 최대한 연속적인 방전 전류 | 30A는 맞춤화될 수 있습니다 | ||
| 3 | 요금 보호 위에서 | 단일 세포를 위한 전하 검출 전압 위에서 | 4.25±0.025V |
| 요금 지연 시간 동안 | 800mS~1200mS | ||
| 단일 세포를 위한 충전 방출 전압 위에서 | 4.15±0.05V | ||
| 4 | 방전 보호 위에서 | 단일 세포를 위한 방출 검출 전압 위에서 | 2.80±0.03V |
| 방출 검출 지연 시간 동안 | 800~1200mS | ||
| 단일 세포를 위한 방출 릴리즈 전압 위에서 | 3.0±0.025V | ||
| 5 | 전류 보호 위에서 | 요금 과전류보호 | 15A±10%는 맞춤화될 수 있습니다 |
| 요금 과전류 지연 | 400~600mS | ||
| 방출 과전류 protection1 | 50A±10%는 맞춤화될 수 있습니다 | ||
| 검출 지연 time1 | 700~1300mS | ||
| 방출 과전류 protection2 | 60A±20%는 맞춤화될 수 있습니다 | ||
| 검출 지연 time2 | 70~130mS | ||
| 복구 상태 | 줄인 로드, 자동 복구 | ||
| 6 | 쇼트 방지 | 검출 조건 | 외부 단락 회로 |
| 검출 지연 시간 | 160~240uS | ||
| 복구 상태 | 줄인 로드, 자동 복구 | ||
| 7 | 저항 | 보호 회로(MOSFET) | ≤2mΩ |
| 8 | 온도 | 작동 온도 범위 | -25~+70C |
| 보존온도범위 | -40~+125C | ||
| 온도 위에서 청구하세요 | 48.5C±5C | ||
| 온도 하에 청구하세요 | -5C±5C | ||
| 온도 위에서 배출하세요 | 70C±5C | ||
| 온도 하에 방출 | -25C±5C | ||
매우 전기 분해조에 적합한 접촉 플레이트를 포함하고 넓게 동력 공구 분야에 사용하세요 :
작용하세요 :
오버 차지로부터 배터리를 발견하고 보호하시오 그러면 여분은 방출합니다, 과전류가 단락합니다
온도 탐색 보호와 오오마티카리 전압 밸런스 기능 .
단순 구조, 최고급의 전자 부품 (최고급의 IC과 MOSFET)로 구축됩니다
설계는 그것이 (그것이 더 적은 사용될 수 있는 성능, 신축성 응용으로 일하는 더 안정적 품질을 가지고 있게 할 것입니다
비어있는 상태), 보호 측정의 전체 세트에 있는 약간의 연결 핀을 그것을 허용하도록 두는 것에 의한 일련 배터리는 잘 작동합니다
외부 미예측 액시던트로부터의 어떠한 인프울렌크에 없이.
공정한 당신의 제품에 대하여 우리에게 상대적 voltage/ cells/ 경향을 말합니다 또는 장비 등,
우리는 당신을 위한 가장 적당한 제품을 레코마먼트 도울 것입니다. 또는 우리는 당신의 설계를 합니다!
