BMS 10S 36V 리튬 배터리 프로텍션 보드 PCB Li 이온 BMS 15A 20A 35A

BMS 10S 36V 리튬 배터리 프로텍션 보드 PCB Li 이온 BMS 15A 20A 35A

10S 36V 리튬 배터리 프로텍션 보드

BMS 리튬 배터리 프로텍션 보드

PCB Li 이온 BMS

원래 장소:

중국

브랜드 이름:

OEM

모델 번호:

4S15A BMS

저희와 연락
인용 을 요청 하십시오
제품 세부 정보
차원:
56*46mm
온도:
조절
시리즈:
4s 내지 7s에 적합합니다
OEM:
어서 오십시오
강조하다:

10S 36V 리튬 배터리 프로텍션 보드

,

BMS 리튬 배터리 프로텍션 보드

,

PCB Li 이온 BMS

지불 및 배송 조건
최소 주문 수량
100 PC
가격
Bargain
포장 세부 사항
PE+Carton
배달 시간
5-10 일
지불 조건
전신환
공급 능력
한달에 100000K
제품 설명

BMS 10S 36V 15A 20A 35A 리튬 배터리 프로텍션 보드 PCB 니켈-이온 BMS 전지 평형기 PCM

3.7V 리튬 건전지 팩 18650 니켈-이온 린크텀 리튬-폴리머를 위한 10S 50A 36V PCM / PCB / BMS

10S 36V 37V 15A 리튬 배터리 브엠에스 Pcb Pcm

리튬 전원 보호 D 10S 36V 15A 니켈-이온 BMS PCB PCM



4 내지 10 문자열 36V 37V 42V 리튬 전원 보호
 경향과 쇼트 회로 보호 에 방출 위에서, 부당한 대금
똑같은 공항 15A 방전 전류
방열과 300 밀리미터 케이블로



자료를 수집하세요 :

기재

FR-4

구리 두께

2OZ / 1OZ

민. 구멍 치수

0.8 밀리미터

민. 선 폭

10/10 밀리리터

민. 행간

10/10 밀리리터

표면 마감

HASL

보드형

양면기판

용법

Li 이온 리포 건전지 팩

공항

똑같거나 데페라테

차원

56*46mm

맞춤화될 수 있습니다





어떠한 기능도 있을 수 있고 다음과 같이 선택합니다 :

1) 탐지를 끄세요 (그것이 잠겨질 수 있골 때 사용자들 권한이 없는 분해 또는 대체에 의해) 초래된 안전 사고를 회피하기 위해, PCM을 건전지 팩에서 제거했습니다



2) 과온도 보호 시간 (그것이 안전 사고를 피하기 위한 엔 시간 과온도 보호가 사용자 과부담에 의해 발생된 후에 위로 잠길 수 있습니다)의 MOS 통계



3) 전원 켬 타이밍 (그것이 엔 년이 운영한 후에 위로 잠길 수 있습니다, 그것은 우리가 설계할 수 있다는 것을 의미하고 고착 시간이 배터리 서비스 수명에 의존하는 후, 사용자가 배터리를 그들자신으로 대체할 수 없습니다)



4) (그것 디자인은 엔 시간이 청구하고, 배출하는 후에 위로 잠길 수 있, 그리고 나서 면 배터리 서비스 수명의) 워크 엔드일 수 없습니다 방전시정수 계산하기



5) 추가 버저 (그것이 배터리가 오랫동안 저장될 때, 전압은 배터리를 보호하기에 너무 자기 방전 때문에 낮다는 것을 고발하기 위한 이용자들에게 상기시키기 위해 소리를 낼 수 있습니다)



6) 유니크ID (유일한 ID 번호가 제품 추적을 위한 각각 위원회에 추가될 수 있습니다)



7) UART 통신 (PC와의 통신이 배달 전에 위에서 말한 항목 1-6의 데이터를 설정하고 보는 것에게, 실현될 수 있습니다)



8) 블루투스는 작용한 후, 당신이 전화에 의해 배터리 상태를 점검할 수 있습니다





다른 장점 :

오버 차지로부터 배터리를 발견하고 보호하시오 그러면 여분은 방출합니다, 과전류가 단락합니다

온도 탐색 보호와 오오마티카리 전압 밸런스 기능 .



단순 구조, 최고급의 전자 부품 (최고급의 IC과 MOSFET)로 구축됩니다
설계는 그것이 (그것이 더 적은 사용될 수 있는 성능, 신축성 응용으로 일하는 더 안정적 품질을 가지고 있게 할 것입니다
비어있는 상태), 보호 측정의 전체 세트에 있는 약간의 연결 핀을 그것을 허용하도록 두는 것에 의한 일련 배터리는 잘 작동합니다
외부 미예측 액시던트로부터의 어떠한 인프울렌크에 없이.



공정한 당신의 제품에 대하여 우리에게 상대적 voltage/ cells/ 경향을 말합니다 또는 장비 등,

우리는 당신을 위한 가장 적당한 제품을 레코마먼트 도울 것입니다. 또는 우리는 당신의 설계를 합니다!



리튬 이온 배터리 표준 PCM 데이터를 위한 7S PCM :

아니오. 매개 변수 표준
1 전압 충전 전압 DC :29.4V CC / CV
단일 세포를 위한 평형 전압 4.125±0.025V
2 경향 단일 세포를 위한 균형 경향 80±5mA
전류 소모 ≤25μA
최대한 연속적인 충전 전류 12A
최대한 연속적인 방전 전류 26A
3 요금 보호 위에서 단일 세포를 위한 전하 검출 전압 위에서 4.25±0.025V
요금 지연 시간 동안 800mS~1200mS
단일 세포를 위한 충전 방출 전압 위에서 4.15±0.05V
4 방전 보호 위에서 단일 세포를 위한 방출 검출 전압 위에서 2.80±0.03V
방출 검출 지연 시간 동안 800~1200mS
단일 세포를 위한 방출 릴리즈 전압 위에서 3.0±0.025V
5 전류 보호 위에서 요금 과전류보호 13.33A±10%
요금 과전류 지연 400~600mS
방출 과전류 protection1 33.33A±10%
검출 지연 time1 700~1300mS
방출 과전류 protection2 66.66A±20%
검출 지연 time2 70~130mS
복구 상태 줄인 로드, 자동 복구
6 쇼트 방지 검출 조건 외부 단락 회로
검출 지연 시간 160~240uS
복구 상태 줄인 로드, 자동 복구
7 저항 보호 회로(MOSFET) ≤1.67mΩ
8 온도 작동 온도 범위 -25~+70C
보존온도범위 -40~+125C
온도 위에서 청구하세요 48.5C±5C
온도 하에 청구하세요 -5C±5C
온도 위에서 배출하세요 70C±5C
온도 하에 방출 -25C±5C

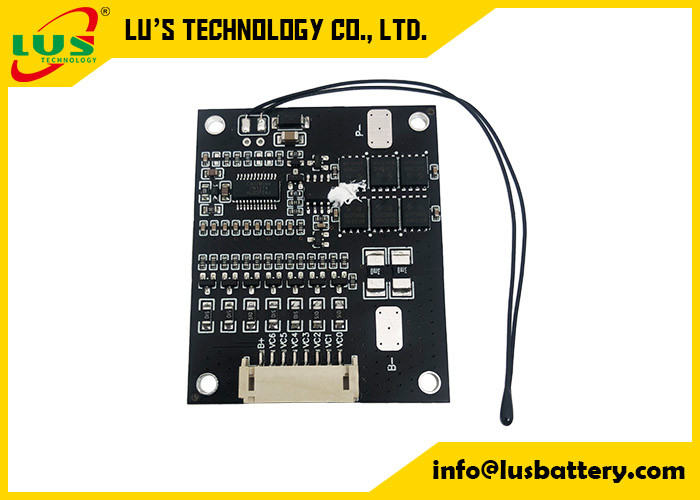

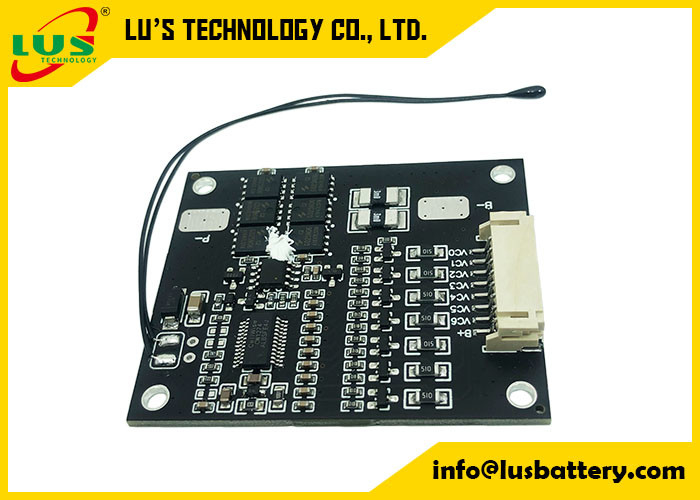

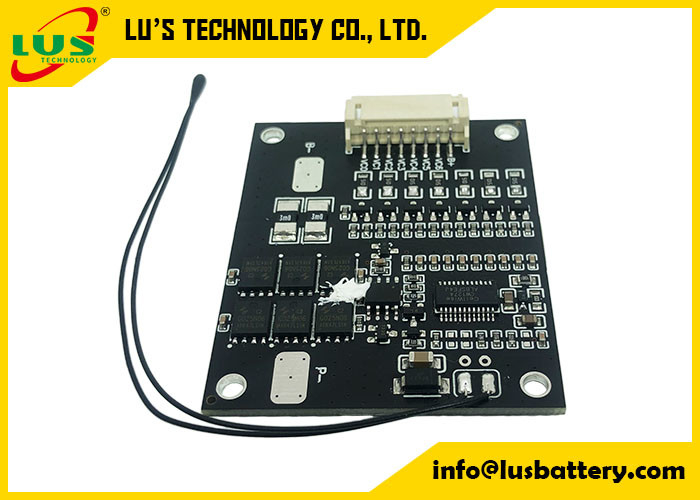

7s12A BMS 이사회
