제품 상세 정보:
|
| 차원: | 56*46mm | 온도: | 조절 |
|---|---|---|---|
| 시리즈: | 4s 내지 7s에 적합합니다 | 사용 전류: | 맥스 25A |
| 색: | 빨간, 검은, 녹색은 당신의 요구에 의존합니다 | 로고: | 프린팅일 수 있습니다 |
| 주문 제작됩니다: | 어서 오십시오 | 소량주문: | 받아들일 수 있습니다 |
| 하이 라이트: | 로고 BMS 7s 20A를 출력하기,18650 배터리 BMS 7s 20A,24V 브엠에스 배터리 종합 관리시스템 |
||

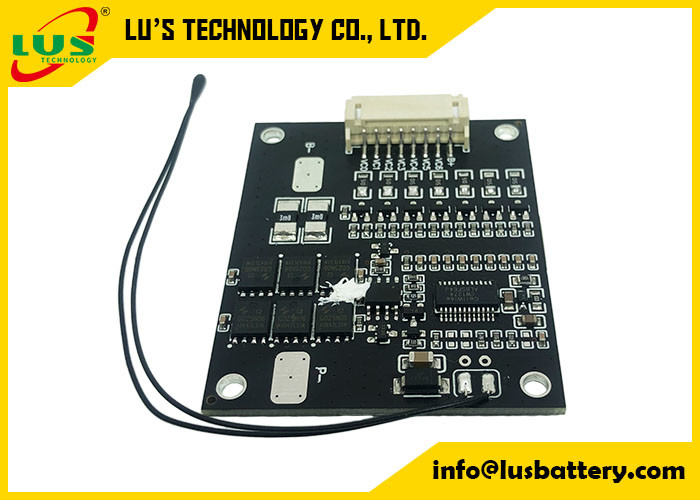

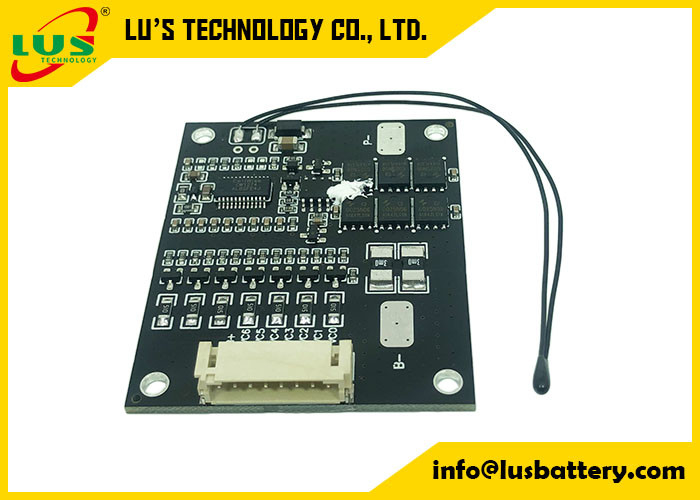

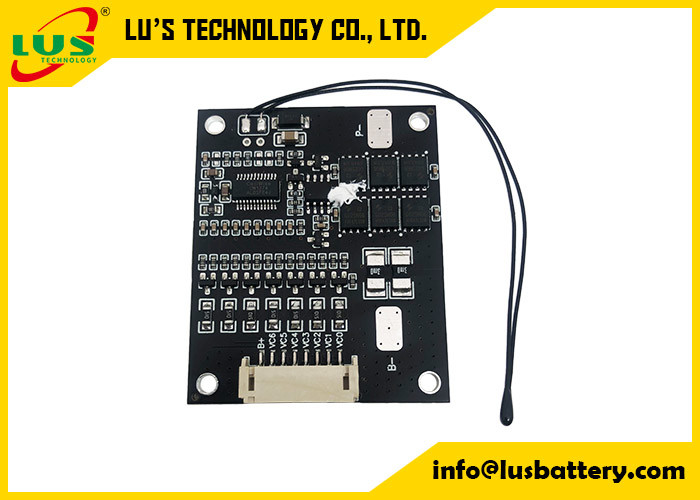

18650 배터리 Li 이온 브엠에스 PCB (폴리염화비페닐) 24v 7s 브엠에스 배터리 종합 관리시스템을 위한 연결기와 BMS 7s 20A
리튬 이온 배터리 보호 PCB는 한 개의 리튬 이온 전지를 보호하고 그것이 20A 직류를 가지고 있습니다. 그것은 강전류 부하를 요구하는 전기 드릴 또는 모터 또는 항공기 모델들에 적합합니다.
평형화로, 7S 24V 40A 리튬 이온 BMS
배터리 종합 관리시스템 (BMS)는 리튬 이온 전지 건축에 필수적입니다. 리드 산 보다 훨씬 더 전압에 민감하고, 과충전되거나 과소충전되면 Li 이온 배터리는 위험할 수 있습니다. 과전류와 더불어 초과 전압과 하위 전압에 대하여 보호하고, 셀이 균형적이라는 것을 그것은 보증합니다. 이 BMS는 7S (25.9v 명목상) 리튬 이온 전지를 위한 것이고, 40 amps 연속 방전을 허락하고 20 amps가 청구합니다. 3S 4S 5S 6S 7S 15A 20A 18650 리튬 배터리 프로텍션 보드 12V 24V 29.4V 니켈-이온은 균형으로 BMS를 쌉니다
작용하세요 :
오버 차지로부터 배터리를 발견하고 보호하시오 그러면 여분은 방출합니다, 과전류 단락, 온도 탐색 보호와 오오마티카리 전압 평형이 작용합니다 .
최고급의 전자 부품 (최고급의 IC과 MOSFET)로 구축되시오 그러면 단순 구조 설계는 그것이 비어있는 상태), 보호 측정의 전체 세트에 있는 약간의 연결 핀을 그것을 허용하도록 두는 것에 의한 더 적은 일련 배터리가 외부 미예측 액시던트로부터 어떠한 인프울렌크에 없이 잘 일하는 (그것이 사용될 수 있는 성능, 신축성 응용으로 일하는 더 안정적 품질을 가지고 있게 할 것입니다.
공정한 당신의 제품에 대하여 우리에게 상대적 voltage/ cells/ 경향을 말합니다 또는 장비 등,
우리는 당신을 위한 가장 적당한 제품을 레코마먼트 도울 것입니다. 또는 우리는 당신의 설계를 합니다!
어떠한 기능도 있을 수 있고 다음과 같이 선택합니다 :
1) 탐지를 끄세요 (그것이 잠겨질 수 있골 때 사용자들 권한이 없는 분해 또는 대체에 의해) 초래된 안전 사고를 회피하기 위해, PCM을 건전지 팩에서 제거했습니다
2) 과온도 보호 시간 (그것이 안전 사고를 피하기 위한 엔 시간 과온도 보호가 사용자 과부담에 의해 발생된 후에 위로 잠길 수 있습니다)의 MOS 통계
3) 전원 켬 타이밍 (그것이 엔 년이 운영한 후에 위로 잠길 수 있습니다, 그것은 우리가 설계할 수 있다는 것을 의미하고 고착 시간이 배터리 서비스 수명에 의존하는 후, 사용자가 배터리를 그들자신으로 대체할 수 없습니다)
4) (그것 디자인은 엔 시간이 청구하고, 배출하는 후에 위로 잠길 수 있, 그리고 나서 면 배터리 서비스 수명의) 워크 엔드일 수 없습니다 방전시정수 계산하기
5) 추가 버저 (그것이 배터리가 오랫동안 저장될 때, 전압은 배터리를 보호하기에 너무 자기 방전 때문에 낮다는 것을 고발하기 위한 이용자들에게 상기시키기 위해 소리를 낼 수 있습니다)
6) 유니크ID (유일한 ＩＤ 번호가 제품 추적을 위한 각각 위원회에 추가될 수 있습니다)
7) UART 통신 (PC와의 통신이 배달 전에 위에서 말한 항목 1-6의 데이터를 설정하고 보는 것에게, 실현될 수 있습니다)
8) 블루투스는 작용한 후, 당신이 전화에 의해 배터리 상태를 점검할 수 있습니다
상술 (표준이 커스텀프린츠드로 조정할 수 있을 수 있습니다) :
| 아니오. | 매개 변수 | 표준 | |
| 1 | 전압 | 충전 전압 | DC :29.4V CC / CV |
| 단일 세포를 위한 평형 전압 | 4.125±0.025V | ||
| 2 | 경향 | 단일 세포를 위한 균형 경향 | 80±5mA |
| 전류 소모 | ≤25μA | ||
| 최대한 연속적인 충전 전류 | 12A | ||
| 최대한 연속적인 방전 전류 | 26A | ||
| 3 | 요금 보호 위에서 | 단일 세포를 위한 전하 검출 전압 위에서 | 4.25±0.025V |
| 요금 지연 시간 동안 | 800mS~1200mS | ||
| 단일 세포를 위한 충전 방출 전압 위에서 | 4.15±0.05V | ||
| 4 | 방전 보호 위에서 | 단일 세포를 위한 방출 검출 전압 위에서 | 2.80±0.03V |
| 방출 검출 지연 시간 동안 | 800~1200mS | ||
| 단일 세포를 위한 방출 릴리즈 전압 위에서 | 3.0±0.025V | ||
| 5 | 전류 보호 위에서 | 요금 과전류보호 | 13.33A±10% |
| 요금 과전류 지연 | 400~600mS | ||
| 방출 과전류 protection1 | 33.33A±10% | ||
| 검출 지연 time1 | 700~1300mS | ||
| 방출 과전류 protection2 | 66.66A±20% | ||
| 검출 지연 time2 | 70~130mS | ||
| 복구 상태 | 줄인 로드, 자동 복구 | ||
| 6 | 쇼트 방지 | 검출 조건 | 외부 단락 회로 |
| 검출 지연 시간 | 160~240uS | ||
| 복구 상태 | 줄인 로드, 자동 복구 | ||
| 7 | 저항 | 보호 회로(MOSFET) | ≤1.67mΩ |
| 8 | 온도 | 작동 온도 범위 | -25~+70C |
| 보존온도범위 | -40~+125C | ||
| 온도 위에서 청구하세요 | 48.5C±5C | ||
| 온도 하에 청구하세요 | -5C±5C | ||
| 온도 위에서 배출하세요 | 70C±5C | ||
| 온도 하에 방출 | -25C±5C | ||
| 9 | 차원 | 56*46mm | |
그림 :
명령하는 방법 :
1. 조사
2. 토론
3. 제공하고 뒤죽박죽 섞으세요
4. 저장고
5. 마지막 도면 인준.
6. 생산 -추진 생산 -추적 생산 끝난 생산을 시작하세요.
7. 상품의 영화 또는 사진을 잡고 그것을 구매자와 공유하세요.
8. 나머지 지불
9. 외국으로 보낼 준비가 됩니다.
10. 캐리어 / 발송자에 밖에 보내세요.
11. 운송 것을 따르세요.
12. 애프터 서비스. (생명 서비스 지원)
