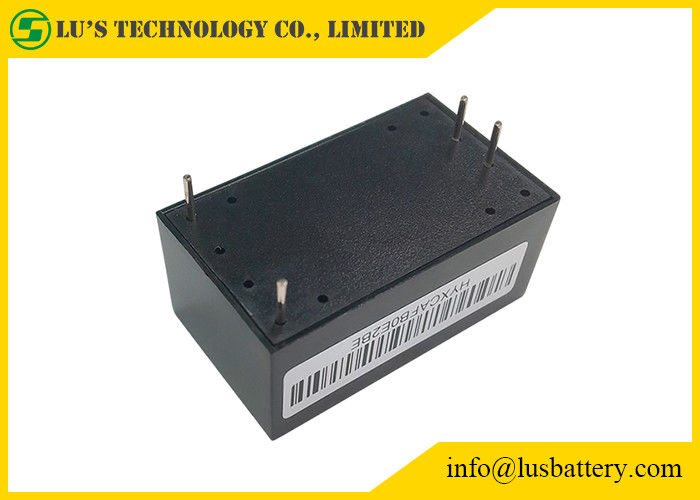

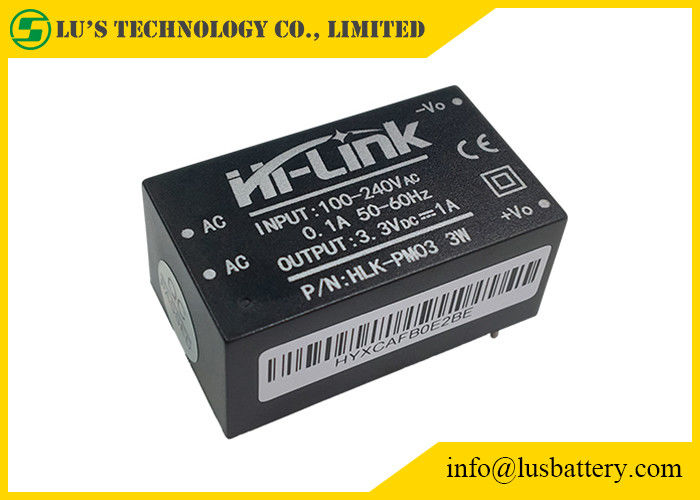

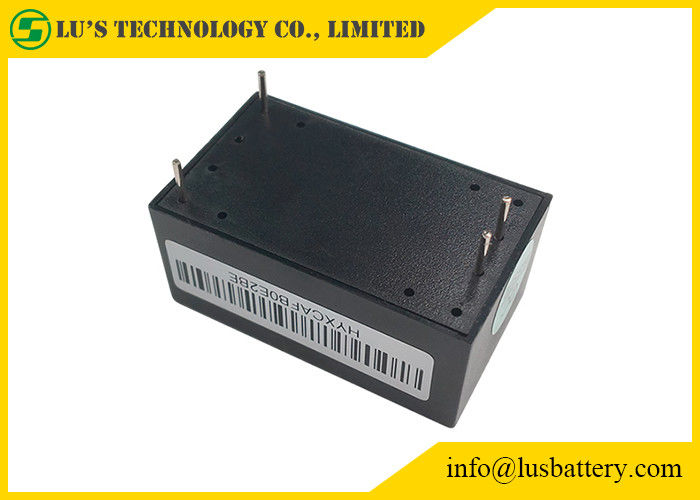

220V 110V 내지 3W 1A 3.3V AC DC 전력 모듈 HLK-PM03

220V 110V 내지 3W 1A 3.3V AC DC 전력 모듈 HLK-PM03

3W AC DC 전력 모듈

3.3V AC DC 전력 모듈

HLK-PM03

원래 장소:

중국

브랜드 이름:

HLK or OEM

모델 번호:

PM03

저희와 연락
인용 을 요청 하십시오
제품 세부 정보
이름:
ac dc PCB (폴리염화비페닐) 전원 공급기
산출 빈도:
50/60HZ
출력 전류:
1A
산출 유형:
단일
사이즈:
34*20*15mm
중량:
20g
작동 온도:
-25~60
입력:
90~265Vac
강조하다:

3W AC DC 전력 모듈

,

3.3V AC DC 전력 모듈

,

HLK-PM03

지불 및 배송 조건
최소 주문 수량
1 PC
가격
Bargain
포장 세부 사항
PP 부대와 판지
배달 시간
3-5 일로 일합니다
지불 조건
L/C, T/T
공급 능력
80000pcs/month
관련 제품
저희와 연락
지금 연락하세요
제품 설명
설명
아이템
기술적인 매개변수
단위
노트
작동 온도
-25—+60

보관 온도
-40—+80

상대 습도
5-95
%

열 방법
자연 냉각


기압
80-106
Kpa

고도
≤2000
미디엄

진동
진동계수 10~500Hz, 2G10min./1cycle, X,Y,Z축 각 60min.

2차 도로 운송 요건 충족





성능

3W 초소형 시리즈 모듈 전원 공급 장치는 소량의 고효율 AC DC 전원 공급 장치입니다.



글로벌 입력 전압 범위, 낮은 온도 상승, 낮은 전력 소비, 고효율, 높은 신뢰성 및 높은 안전 절연의 장점이 있습니다.



그것은 스마트 홈, 자동화 제어, 통신 장비, 계측 및 기타 산업에서 널리 사용되었습니다.



전기적 특성
상품명 기술 기준 단위
정격 입력 전압 100-240 VAC
입력 전압 범위 90-264 VAC
최대 입력 전류 ≤0.2 NS
입력 전류 서지 ;≤10 NS
최대 입력 전압 ≤270 VAC
느린 시작 입력 ≤50 MS
입력 저전압 효율 Vin=110VAC, 출력 전체 부하≥69 %
입력 고전압 효율 Vin=220VAC, 출력 전체 부하≥70 %
장기적인 신뢰성 MTBF≥100,000 시간
부하 정격 출력 전압 +3.3±0.1

VDC

전체 정격 출력 전압 +3.3±0.2

VDC

단기 최대 출력 전류 ≥1200 엄마
장시간 최대 출력 전류 ≥1000 엄마
전압 규정 ±0.2 %
부하 조절 ±0.5 %
출력 리플 및 노이즈
(mVp-p)
≤70
정격 입력 전압, 전체 부하.20MHz의 대역폭을 사용하여,
테스트할 부하측 10uF 및 0.1uF 커패시터.
mV
오버슈트 진폭 전환 (정격 입력 전압 및 출력 부하 플러스 10%)≤5 %V영형
출력 과전류 보호 출력 최대 부하의 150-200% NS
출력 단락 보호 정상 출력에서 ​​직접 단락, 단락 제거 후 자동으로 정상 작동 재개



아이템 기술적인 매개변수 단위 노트
무부하 정격 출력 전압 3.3±0.1 Vdc
전 부하 정격 출력 전압 3.3±0.2 Vdc
단시간 최대 출력 전류 ≥1100 엄마
장시간 최대 출력 전류 1000 엄마
전압 규정 ±0.2 %
부하 조절 ±0.5 %
입력 저전압 효율 Vin=115Vac, 출력 전체 부하≥72 %
입력 고전압 효율 Vin=230Vac, 출력 전체 부하≥72 %
출력 리플 및 노이즈(mVp-p) ≤100 정격 입력 전압, 출력 전체 부하.20MHz 대역폭 오실로스코프, 부하 측 10uF 및 0.1uF 커패시턴스 테스트 mV
오버슈트 진폭 켜기/끄기 (정격 입력 전압, 출력 + 10% 부하)≤5 %보
출력 과전류 보호 출력 최대 부하 110-150% NS
출력 단락 보호 정상 출력에서 ​​직접 단락 및 단락 제거 후 정상 작동으로 자동 복귀   전체 장치에 손상 없음





3W 제품 목록
모델 번호. 크기 (mm) 무게 (NS) 출력 파워 (w) 출력 전압 (V) 출력 전류 (엄마) 효율성 %(TYP)
HLK-PM01 34*20*15 20g 3W 5 600 72
HLK-PM03 3.3 1000
HLK-PM09 9 330
HLK-PM12 12 250
HLK-PM24 24 125
