낮은 잔물결 5w 3.3V 1.5A AC DC 전력 공급 장치 HLK-5M03

낮은 잔물결 5w 3.3V 1.5A AC DC 전력 공급 장치 HLK-5M03

1.5A AC DC 전력 공급 장치

5w AC DC 전력 공급 장치

HLK-5M03

원래 장소:

중국

브랜드 이름:

HLK or OEM

모델 번호:

HLK-5M03

저희와 연락
인용 을 요청 하십시오
제품 세부 정보
출력 전원:
1 - 50W
입력 전압:
100~240V
출력 전압:
3.3V
출력 전류:
1.5A
타입:
논리 ICS
OEM:
지원받습니다
로고:
주문 제작됩니다
강조하다:

1.5A AC DC 전력 공급 장치

,

5w AC DC 전력 공급 장치

,

HLK-5M03

지불 및 배송 조건
최소 주문 수량
1 PC
가격
Bargain
포장 세부 사항
PP bag+ 통
배달 시간
3-5 일로 일합니다
지불 조건
L/C (신용장), 전신환
공급 능력
한달에 100000PCS
관련 제품
저희와 연락
지금 연락하세요
제품 설명
설명

1. 제품의 특징

1).UL, CE 요구 사항 충족
2).초박형, 초소형
삼).모든 전압 입력 (AC: 90 ~ 264V)
4).낮은 리플 및 낮은 노이즈
5).출력 과부하 및 단락 보호
6).고효율, 고출력 밀도
7).제품은 EMC 및 Safety Test의 요구 사항을 충족하도록 설계되었습니다.
8).저전력 소비, 환경 보호, 무부하 손실 <0.1W
9).100% 부하 노화 및 테스트
10).1년 보증 기간



2. 환경조건

항목명 기술기준 단위
작동 온도 -20-+60 ℃
저장 온도 -40-+80 ℃
상대 습도 5~95%
냉각 방식 복사에 의한 냉각
대기압 80-106Kpa
해발 고도 ≤2000m
진동 진동계수 10~500Hz, 2G10min./1cycle, X,Y,Z축 각 60min

3. 전기적 특성

1. 입력 특성(실온 20℃에서 시험).

항목명 기술기준 단위
정격 입력 전압 100-240VAC
입력 전압 범위 90-264VAC
최대 입력 전류 ≤0.2A
입력 전류 서지 ;≤10A
최대 입력 전압 ≤270VAC
느린 시작 ≤50 mS 입력
입력 저전압 효율 Vin=110VAC, 출력 전체 부하≥69%
입력 고전압 효율 Vin=220VAC, 출력 전체 부하≥70%
장기 신뢰성 MTBF≥100,000시간
부하 정격 출력 전압 +5±0.1 VDC
전체 정격 출력 전압 +5±0.2VDC
단기 최대 출력 전류 ≥1000mA
장시간 최대 출력 전류 ≥600 mA
전압 조정 ±0.2%
부하 조정 ±0.5%
출력 리플 및 노이즈
(mVp-p) ≤50
정격 입력 전압, 전체 부하.20MHz의 대역폭을 사용하여,
테스트할 부하측 10uF 및 0.1uF 커패시터.mV
스위치 오버슈트 진폭(정격 입력 전압 및 출력 부하 + 10%)≤5%VO
출력 과전류 보호 출력 최대 부하 A의 150-200%
출력 단락 보호 정상 출력에서 ​​직접 단락, 단락 후 자동으로 정상 작동 재개 회로 제거



5W 시리즈 모델
모델 번호. 크기 (mm) 무게 (NS) 출력 파워 (w) 출력 전압 (V) 출력 전류 (엄마) 효율성 %(TYP)
HLK-5M03 38*23*18 32g 5W 3.3 1500 72
HLK-5M05 5 1000
HLK-5M09 9 560
HLK-5M12 12 450
HLK-5M24 24 208





치수

낮은 잔물결 5w 3.3V 1.5A AC DC 전력 공급 장치 HLK-5M03 0

형질
아이템 기술적인 매개변수 단위 노트
무부하 정격 출력 전압 3.3±0.1 Vdc
전 부하 정격 출력 전압 3.3±0.2 Vdc
단시간 최대 출력 전류 ≥1800 엄마
장시간 최대 출력 전류 1500 엄마
전압 규정 ±0.2 %
부하 조절 ±0.5 %
입력 저전압 효율 Vin=115Vac, 출력 전체 부하≥69 %
입력 고전압 효율 Vin=230Vac, 출력 전체 부하≥70 %
출력 리플 및 노이즈(mVp-p) ≤50 정격 입력 전압, 출력 전체 부하.20MHz 대역폭 오실로스코프, 부하 측 10uF 및 0.1uF 커패시턴스 테스트 mV
오버슈트 진폭 켜기/끄기 (정격 입력 전압, 출력 + 10% 부하)≤5 %보
출력 과전류 보호 출력 최대 부하 110-150% NS
출력 단락 보호 정상 출력에서 ​​직접 단락 및 단락 제거 후 정상 작동으로 자동 복귀   전체 장치에 손상 없음

낮은 잔물결 5w 3.3V 1.5A AC DC 전력 공급 장치 HLK-5M03 1

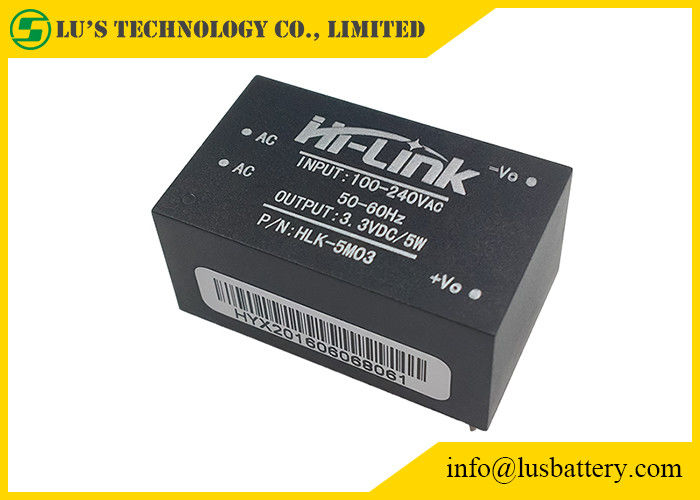

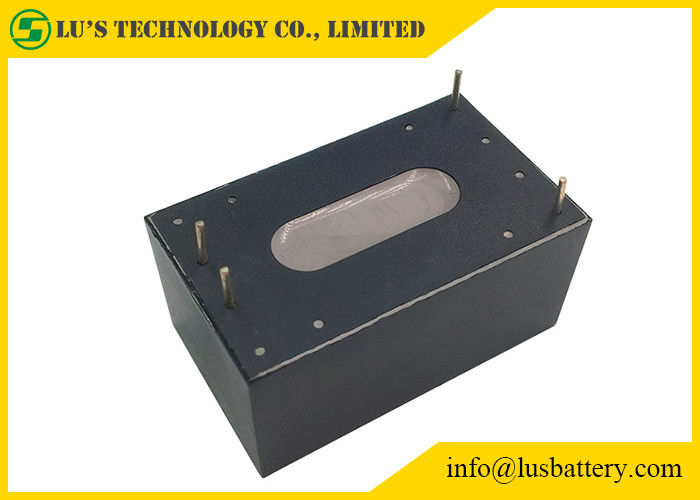

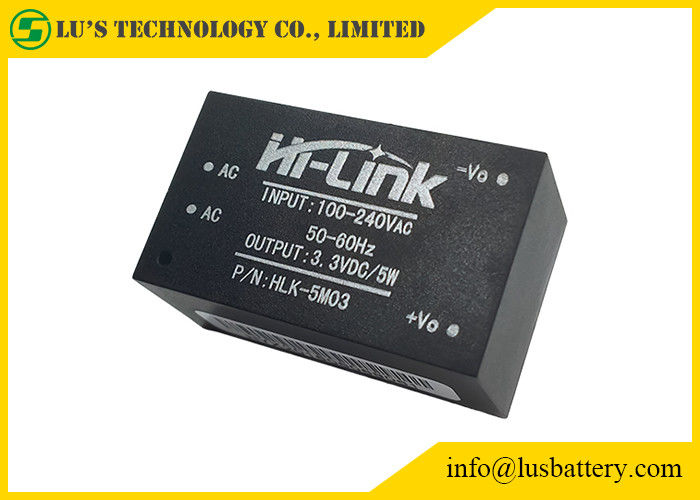

제품 사진

낮은 잔물결 5w 3.3V 1.5A AC DC 전력 공급 장치 HLK-5M03 2

낮은 잔물결 5w 3.3V 1.5A AC DC 전력 공급 장치 HLK-5M03 3



패키지:

낮은 잔물결 5w 3.3V 1.5A AC DC 전력 공급 장치 HLK-5M03 4
