원래 장소:
중국
브랜드 이름:
HLK or OEM
모델 번호:

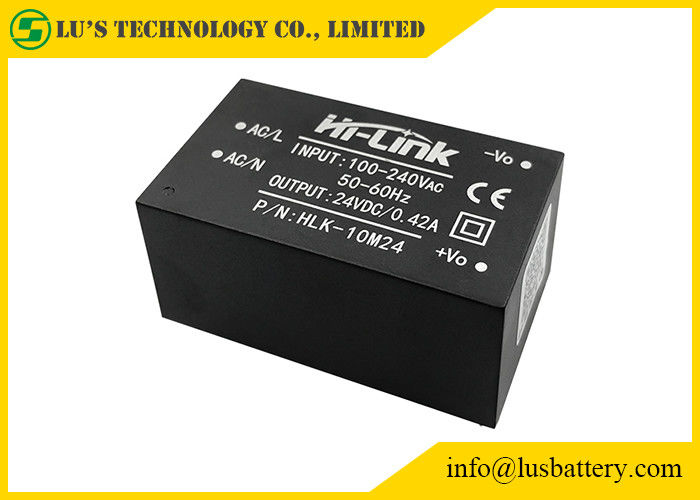

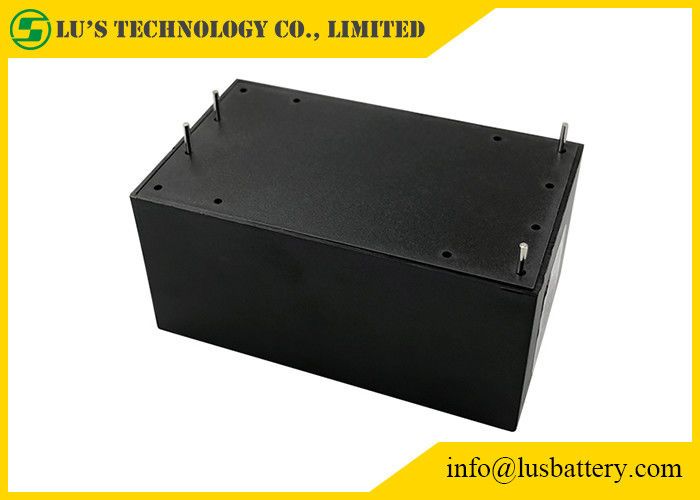

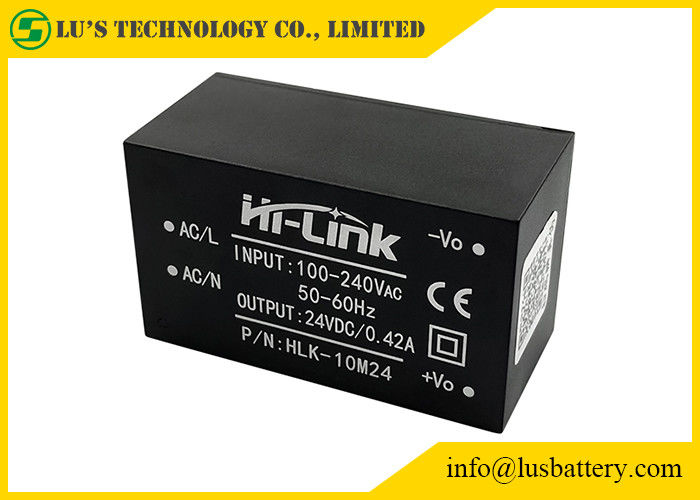

HLK-10M24
10W 초소형 전원 모듈:
스텝 다운 전원 10W 스위칭 전원 공급 장치 도면을 위한 AC DC 24v 모듈:
AC DC 컨버터:
| 아이템 | 기술적인 매개변수 | 단위 | 노트 |
| 무부하 정격 출력 전압 | 24±0.1 | Vdc | |
| 전 부하 정격 출력 전압 | 24±0.2 | Vdc | |
| 단시간 최대 출력 전류 | ≥480 | 엄마 | |
| 장시간 최대 출력 전류 | ≥420 | 엄마 | |
| 전압 규정 | ±2 | % | |
| 부하 조절 | ±0.5 | % | |
| 출력 리플 및 노이즈(mVp-p) | ≤70 정격 입력 전압, 출력 전체 부하.20MHz 대역폭 오실로스코프, 부하 측 10uF 및 0.1uF 커패시턴스 테스트 | mV | |
| 오버슈트 진폭 켜기/끄기 | (정격 입력 전압, 출력 + 10% 부하)≤5 | %보 | |
| 출력 과전류 보호 | 최대 출력 부하의 110-150% | NS | |
| 출력 단락 보호 | 정상 출력에서 직접 단락 및 단락 제거 후 정상 작동으로 자동 복귀 | 전체 장치에 손상 없음 |
입력 특성
(실온 20℃에서 시험).
항목명 기술기준 단위
정격 입력 전압 100-240VAC
입력 전압 범위 90-264VAC
최대 입력 전류 ≤0.2A
입력 전류 서지 ;≤10A
최대 입력 전압 ≤270VAC
느린 시작 ≤50 mS 입력
입력 저전압 효율 Vin=110VAC, 출력 전체 부하≥69%
입력 고전압 효율 Vin=220VAC, 출력 전체 부하≥70%
장기 신뢰성 MTBF≥100,000시간
부하 정격 출력 전압 +5±0.1 VDC
전체 정격 출력 전압 +5±0.2VDC
단기 최대 출력 전류 ≥1000mA
장시간 최대 출력 전류 ≥600 mA
전압 조정 ±0.2%
부하 조정 ±0.5%
출력 리플 및 노이즈
(mVp-p) ≤50
정격 입력 전압, 전체 부하.20MHz의 대역폭을 사용하여,
테스트할 부하측 10uF 및 0.1uF 커패시터.mV
스위치 오버슈트 진폭(정격 입력 전압 및 출력 부하 + 10%)≤5%VO
출력 과전류 보호 출력 최대 부하 A의 150-200%
출력 단락 보호 정상 출력에서 직접 단락, 단락 후 자동으로 정상 작동 재개
회로 제거
