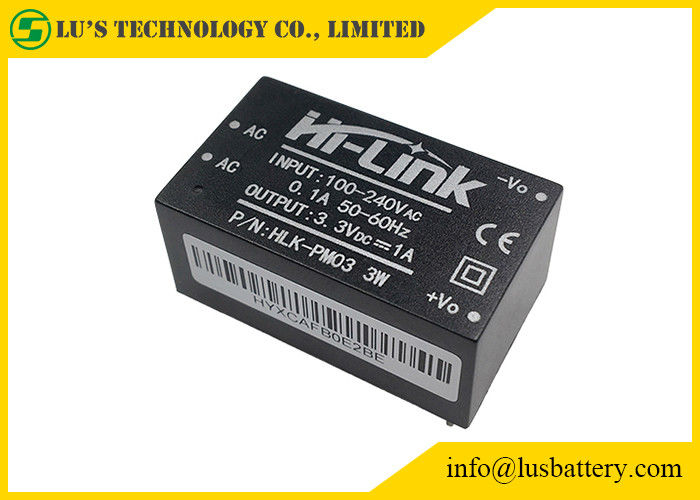

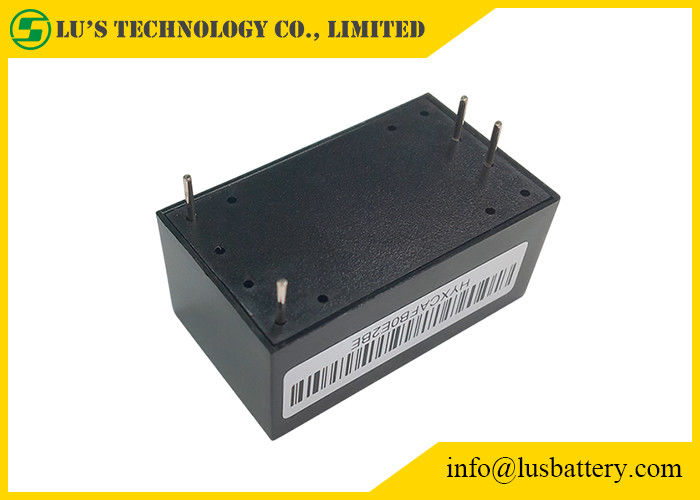

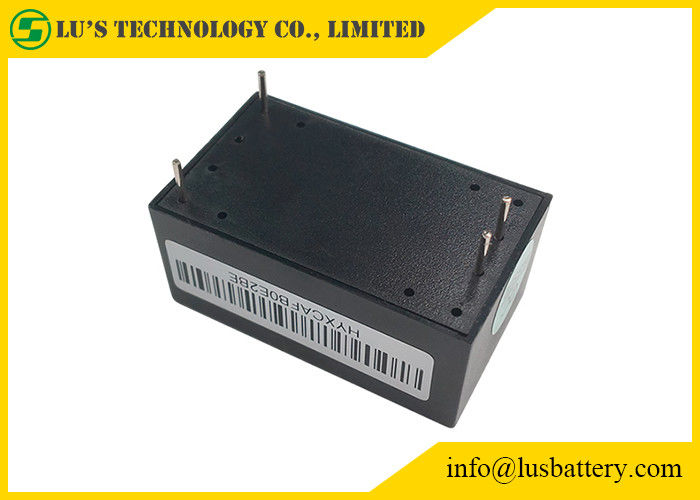

제품 상세 정보:
|
| 이름: | ac dc PCB (폴리염화비페닐) 전원 공급기 | 산출 빈도: | 50/60HZ |
|---|---|---|---|
| 출력 전류: | 1A | 산출 유형: | 단일 |
| 사이즈: | 34*20*15mm | 중량: | 20g |
| 작동 온도: | -25~60 | 입력: | 90~265Vac |
| 하이 라이트: | 2000m 높이 교류-직류 변환기,106Kpa 높이 교류-직류 변환기,HLK-PM03 Pcb 모듈 전원 공급기 |
||
|
아이템
|
기술적인 매개변수
|
단위
|
노트
|
|
작동 온도
|
-25—+60
|
℃
|
|
|
보관 온도
|
-40—+80
|
℃
|
|
|
상대 습도
|
5-95
|
%
|
|
|
열 방법
|
자연 냉각
|
|
|
|
기압
|
80-106
|
Kpa
|
|
|
고도
|
≤2000
|
미디엄
|
|
|
진동
|
진동계수 10~500Hz, 2G10min./1cycle, X,Y,Z축 각 60min.
|
|
2차 도로 운송 요건 충족
|
3W 초소형 시리즈 모듈 전원 공급 장치는 소량의 고효율 AC DC 전원 공급 장치입니다.
글로벌 입력 전압 범위, 낮은 온도 상승, 낮은 전력 소비, 고효율, 높은 신뢰성 및 높은 안전 절연의 장점이 있습니다.
그것은 스마트 홈, 자동화 제어, 통신 장비, 계측 및 기타 산업에서 널리 사용되었습니다.
| 상품명 | 기술 기준 | 단위 |
| 정격 입력 전압 | 100-240 | VAC |
| 입력 전압 범위 | 90-264 | VAC |
| 최대 입력 전류 | ≤0.2 | NS |
| 입력 전류 서지 | ;≤10 | NS |
| 최대 입력 전압 | ≤270 | VAC |
| 느린 시작 입력 | ≤50 | MS |
| 입력 저전압 효율 | Vin=110VAC, 출력 전체 부하≥69 | % |
| 입력 고전압 효율 | Vin=220VAC, 출력 전체 부하≥70 | % |
| 장기적인 신뢰성 | MTBF≥100,000 | 시간 |
| 부하 정격 출력 전압 | +3.3±0.1 |
VDC |
| 전체 정격 출력 전압 | +3.3±0.2 |
VDC |
| 단기 최대 출력 전류 | ≥1200 | 엄마 |
| 장시간 최대 출력 전류 | ≥1000 | 엄마 |
| 전압 규정 | ±0.2 | % |
| 부하 조절 | ±0.5 | % |
| 출력 리플 및 노이즈 (mVp-p) |
≤70 정격 입력 전압, 전체 부하.20MHz의 대역폭을 사용하여, 테스트할 부하측 10uF 및 0.1uF 커패시터. |
mV |
| 오버슈트 진폭 전환 | (정격 입력 전압 및 출력 부하 플러스 10%)≤5 | %V영형 |
| 출력 과전류 보호 | 출력 최대 부하의 150-200% | NS |
| 출력 단락 보호 | 정상 출력에서 직접 단락, 단락 제거 후 자동으로 정상 작동 재개 |
| 아이템 | 기술적인 매개변수 | 단위 | 노트 |
| 무부하 정격 출력 전압 | 3.3±0.1 | Vdc | |
| 전 부하 정격 출력 전압 | 3.3±0.2 | Vdc | |
| 단시간 최대 출력 전류 | ≥1100 | 엄마 | |
| 장시간 최대 출력 전류 | 1000 | 엄마 | |
| 전압 규정 | ±0.2 | % | |
| 부하 조절 | ±0.5 | % | |
| 입력 저전압 효율 | Vin=115Vac, 출력 전체 부하≥72 | % | |
| 입력 고전압 효율 | Vin=230Vac, 출력 전체 부하≥72 | % | |
| 출력 리플 및 노이즈(mVp-p) | ≤100 정격 입력 전압, 출력 전체 부하.20MHz 대역폭 오실로스코프, 부하 측 10uF 및 0.1uF 커패시턴스 테스트 | mV | |
| 오버슈트 진폭 켜기/끄기 | (정격 입력 전압, 출력 + 10% 부하)≤5 | %보 | |
| 출력 과전류 보호 | 출력 최대 부하 110-150% | NS | |
| 출력 단락 보호 | 정상 출력에서 직접 단락 및 단락 제거 후 정상 작동으로 자동 복귀 | 전체 장치에 손상 없음 |
| 모델 번호. | 크기 (mm) | 무게 (NS) | 출력 파워 (w) | 출력 전압 (V) | 출력 전류 (엄마) | 효율성 %(TYP) |
| HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
| HLK-PM03 | 3.3 | 1000 | ||||
| HLK-PM09 | 9 | 330 | ||||
| HLK-PM12 | 12 | 250 | ||||
| HLK-PM24 | 24 | 125 |
