제품 상세 정보:
|
이름: | 교류-직류 변환기 | 출력 전압: | 9VDC/5W |
---|---|---|---|
산출 빈도: | 50-60Hz | 작동 온도: | -25~60 |
무부하 손실: | <0> | 끊임없이 계속되는 작업 시간: | >100000c 시간 |
하이 라이트: | 72% TYP Ac DC 전력 어댑터,560mA Ac DC 전력 어댑터,히링크 5m09 AC DC 전력 모듈 |
사용자 정의 로고가있는 220V ~ 3.3V 5V 9V 12V 24V 5W 출력 AC DC 스위치 전원 공급 장치 5M09
초소형 시리즈 전원 모듈 목록:
모델 번호. | 사이즈(mm) | 무게(g) | 출력 전력(w) | 출력 전압(v) | 출력 전류(mA) | 효율성 %(TYP) |
HLK-2M03 | 30*16*19 | 18g | 2W | 3.3 | 600 | 69 |
HLK-2M05 | 5 | 400 | ||||
HLK-2M09 | 9 | 230 | ||||
HLK-2M12 | 12 | 170 | ||||
HLK-2M24 | 24 | 84 | ||||
HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
HLK-PM03 | 3.3 | 1000 | ||||
HLK-PM09 | 9 | 330 | ||||
HLK-PM12 | 12 | 250 | ||||
HLK-PM24 | 24 | 125 | ||||
HLK-5M03 | 38*23*18 | 32g | 5W | 3.3 | 1500 | 72 |
HLK-5M05 | 5 | 1000 | ||||
HLK-5M09 | 9 | 560 | ||||
HLK-5M12 | 12 | 450 | ||||
HLK-5M24 | 24 | 208 | ||||
HLK-10M03 | 47*28*22 | 40g | 10W | 3.3 | 3000 | 72 |
HLK-10M05 | 5 | 2000년 | ||||
HLK-10M09 | 9 | 1100 | 78 | |||
HLK-10M12 | 12 | 830 | ||||
HLK-10M24 | 24 | 416 | ||||
HLK-12M12 | 50.8*25.4*15 | 80g | 12W | 12 | 1000 | 86 |
HLK-20M05 | 57*33*22.5 | 80g | 20W | 5 | 4000 | 80 |
HLK-20M09 | 9 | 2200 | ||||
HLK-20M12 | 12 | 1666 | ||||
HLK-20M15 | 15 | 1300 | ||||
HLK-20M24 | 24 | 833 | 84 | |||
HLK-30M05 | 56*32*22.5 | 80g | 30W | 5 | 6000 | 89 |
HLK-30M09 | 9 | 3300 | 90 | |||
HLK-30M12 | 12 | 2500 | ||||
HLK-30M15 | 15 | 2000년 | ||||
HLK-30M24 | 24 | 1250 | ||||
HLK-40M05 | 56*32*22.5 | 80g | 40W | 5 | 8000 | 89 |
HLK-40M09 | 9 | 4400 | 90 | |||
HLK-40M12 | 12 | 3300 | ||||
HLK-40M15 | 15 | 2600 | ||||
HLK-40M24 | 24 | 1600 |

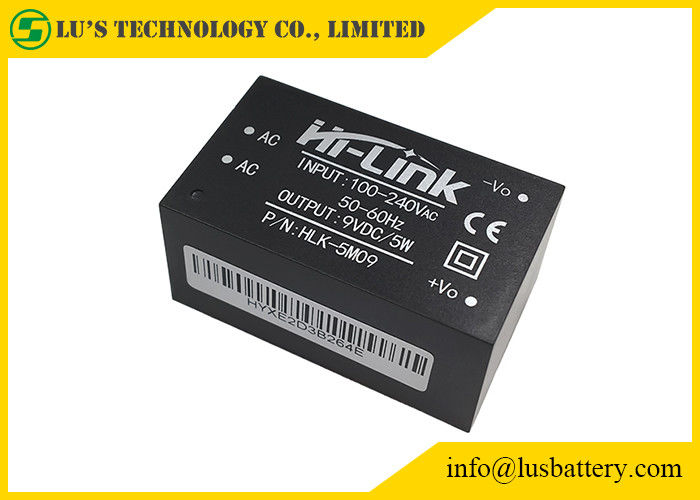

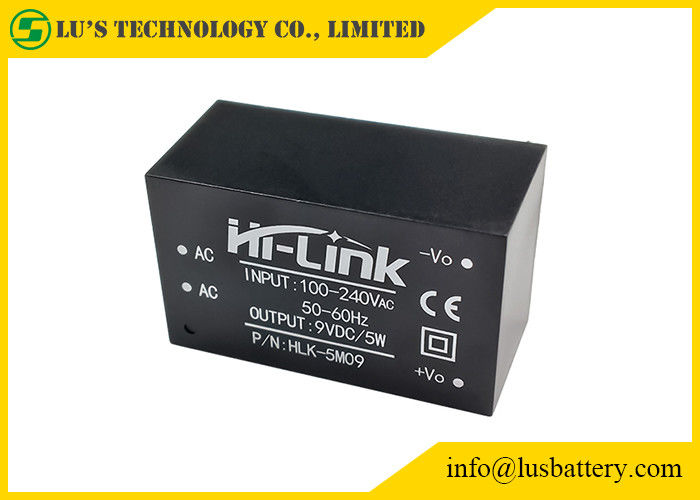

5W 초소형 시리즈 전원 모듈 5M03/5M05/5M09/5M12/5M24
5W 초소형 시리즈 모듈 전원 공급 장치는 소량의 고효율 AC DC 전원 공급 장치입니다.
글로벌 입력 전압 범위, 낮은 온도 상승, 낮은 전력 소비, 고효율, 높은 신뢰성 및 높은 안전 절연의 장점이 있습니다.
그것은 스마트 홈, 자동화 제어, 통신 장비, 계측 및 기타 산업에서 널리 사용되었습니다.
제품 특징
1. 초박형, 초소형, 최소 부피;
2. 글로벌 범용 입력 전압(90~265Vac)
3. 저전력 소비, 녹색 환경 보호, 무부하 손실 <0.1W
4. 낮은 리플, 저잡음
5. 고출력 단락 및 과전류 보호 및 자체 복구
6. 고효율, 고출력 밀도
7. 입력 및 출력 절연 전압 3000Vac
8. 100% 전체 부하 노화 및 테스트
9. 높은 신뢰성, 장수명 설계, 연속 작업 시간은 100,000시간 이상입니다.
10. UL, CE 요구 사항 충족EMC 및 안전 테스트 요구 사항을 충족하는 제품 설계
11. 고품질 친환경 방수 플라스틱 화분 사용, 습기, 진동, 물 및
IP65 표준을 충족하는 먼지
12. 경제적인 솔루션, 비용 효율적인
13. 외부 회로 없이 작업
14. 품질보증기간 1년
아이템 | 기술적인 매개변수 | 단위 | 노트 |
무부하 정격 출력 전압 | 9.0±0.1 | Vdc | |
전 부하 정격 출력 전압 | 9.0±0.2 | Vdc | |
단시간 최대 출력 전류 | ≥680 | 엄마 | |
장시간 최대 출력 전류 | 560 | 엄마 | |
전압 규정 | ±0.2 | % | |
부하 조절 | ±0.5 | % | |
입력 저전압 효율 | Vin=115Vac, 출력 전체 부하≥69 | % | |
입력 고전압 효율 | 3Vin=230Vac, 출력 전체 부하≥70 | % | |
출력 리플 및 노이즈(mVp-p) | ≤70 정격 입력 전압, 출력 전체 부하.20MHz 대역폭 오실로스코프, 부하 측 10uF 및 0.1uF 커패시턴스 테스트 | mV | |
오버슈트 진폭 켜기/끄기 | (정격 입력 전압, 출력 + 10% 부하)≤5 | %보 | |
출력 과전류 보호 | 출력 최대 부하 110-150% | NS | |
출력 단락 보호 | 정상 출력에서 직접 단락 및 단락 제거 후 정상 작동으로 자동 복귀 | 전체 장치에 손상 없음 |
