제품 상세 정보:
|
| 상품 이름: | AC DC 스위치 전원 공급 | 재료: | PCB 널 |
|---|---|---|---|
| 보호: | SCP OVP OTP OCP | 출력 전류: | 450mA, 0A-1A |
| 산출 빈도: | 50-60Hz | 출력 전압: | 12V DC / 5W |
| 하이 라이트: | 450mA 전력 공급 모듈,히링크 5M12 전력 공급 모듈,5W PCB 전력 공급 절환 |
||

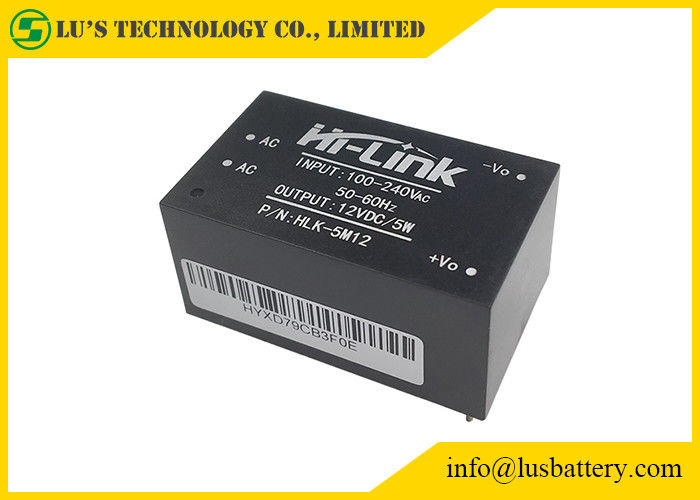

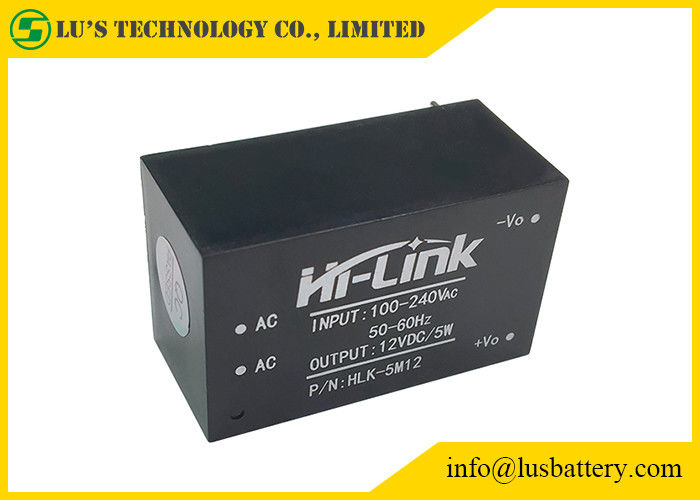

5W 초소형 시리즈 전원 모듈
5M03/5M05/5M09/5M12/5M24
| 모델 번호. | 사이즈(mm) | 무게(g) | 출력 전력(w) | 출력 전압(v) | 출력 전류(mA) | 효율성 %(TYP) |
| HLK-5M03 | 38*23*18 | 32g | 5W | 3.3 | 1500 | 72 |
| HLK-5M05 | 5 | 1000 | ||||
| HLK-5M09 | 9 | 560 | ||||
| HLK-5M12 | 12 | 450 | ||||
| HLK-5M24 | 24 | 208 |
5W 초소형 시리즈 모듈 전원 공급 장치는 소량의 고효율 AC DC 전원 공급 장치입니다.
| 아이템 | 기술적인 매개변수 | 단위 | 노트 |
| 무부하 정격 출력 전압 | 12.0±0.1 | Vdc | |
| 전 부하 정격 출력 전압 | 12.0±0.2 | Vdc | |
| 단시간 최대 출력 전류 | ≥540 | 엄마 | |
| 장시간 최대 출력 전류 | 450 | 엄마 | |
| 전압 규정 | ±0.2 | % | |
| 부하 조절 | ±0.5 | % | |
| 입력 저전압 효율 | Vin=115Vac, 출력 전체 부하≥69 | % | |
| 입력 고전압 효율 | 3Vin=230Vac, 출력 전체 부하≥70 | % | |
| 출력 리플 및 노이즈(mVp-p) | ≤70 정격 입력 전압, 출력 전체 부하.20MHz 대역폭 오실로스코프, 부하 측 10uF 및 0.1uF 커패시턴스 테스트 | mV | |
| 오버슈트 진폭 켜기/끄기 | (정격 입력 전압, 출력 + 10% 부하)≤5 | %보 | |
| 출력 과전류 보호 | 출력 최대 부하 110-150% | NS | |
| 출력 단락 보호 | 정상 출력에서 직접 단락 및 단락 제거 후 정상 작동으로 자동 복귀 | 전체 장치에 손상 없음 |
제품 특징
1. 초박형, 초소형, 최소 부피;
2. 글로벌 범용 입력 전압(90~265Vac)
3. 저전력 소비, 녹색 환경 보호, 무부하 손실 <0.1W
4. 낮은 리플, 저잡음
5. 고출력 단락 및 과전류 보호 및 자체 복구
6. 고효율, 고출력 밀도
7. 입력 및 출력 절연 전압 3000Vac
8. 100% 전체 부하 노화 및 테스트
9. 높은 신뢰성, 장수명 설계, 연속 작업 시간은 100,000시간 이상입니다.
10. UL, CE 요구 사항 충족EMC 및 안전 테스트 요구 사항을 충족하는 제품 설계
11. 고품질 친환경 방수 플라스틱 화분 사용, 습기, 진동, 물 및
IP65 표준을 충족하는 먼지
12. 경제적인 솔루션, 비용 효율적인
13. 외부 회로 없이 작업
14. 품질보증기간 1년
Hilink 지능형 모듈:
| 유형 | 설명 | 입력 전압 | 능률 |
| HLK-2M03 | 파워모듈2W3.3V | 90-245VAC | 69% |
| HLK-2M05 | 파워모듈2W5V | 90-245VAC | 69% |
| HLK-2M09 | 파워모듈2W9V | 90-245VAC | 69% |
| HLK-2M12 | 파워모듈2W12V | 90-245VAC | 69% |
| HLK-2M15 | 파워모듈2W15V | 90-245VAC | 69% |
| HLK-2M24 | 파워모듈2W24V | 90-245VAC | 69% |
| HLK-PM01 | 파워모듈3W5V | 90-265Vac | 72% |
| HLK-PM03 | 파워모듈3W3.3V | 90-265Vac | 72% |
| HLK-PM09 | 파워모듈3W9V | 90-265Vac | 75% |
| HLK-PM12 | 파워모듈3W12V | 90-265Vac | 75% |
| HLK-PM15 | 파워모듈3W15V | 90-265Vac | 75% |
| HLK-PM24 | 파워모듈3W24V | 90-265Vac | 75% |
| HLK-5M03 | 전원 모듈5W3.3V | 90-265Vac | 72% |
| HLK-5M05 | 전원 모듈5W5V | 90-265Vac | 72% |
| HLK5M09 | 파워모듈5W9V | 90-265Vac | 75% |
| HLK-5M12 | 파워모듈5W12V | 90-265Vac | 75% |
| HLK-5M15 | 파워모듈5W15V | 90-265Vac | 75% |
| HLK-5M24 | 전원 모듈5W24V | 90-265Vac | 75% |
| HLK-10M03 | 파워모듈10W3.3V | 90-265Vac | 72% |
| HLK-10M05 | 파워모듈10W5V | 90-265Vac | 72% |
| HLK-10M09 | 파워모듈10W9V | 90-265Vac | 78% |
| HLK-10M12 | 파워모듈10W12V | 90-265Vac | 78% |
| HLK-10M15 | 파워모듈10W15V | 90-265Vac | 78% |
| HLK-10M24 | 파워모듈10W24V | 90-265Vac | 78% |
| HLK-20M05 | 파워모듈20W5V | 90-265Vac | 80% |
| HLK-20M09 | 파워모듈20W9V | 90-265Vac | 80% |
| HLK-20M12 | 파워모듈20W12V | 90-265Vac | 80% |
| HLK-20M15 | 파워모듈20W15V | 90-265Vac | 80% |
| HLK-20M24 | 파워모듈20W24V | 90-265Vac | 84% |
| HLK-30M09 | 파워모듈30W9V | 90-265Vac | 90% |
| HLK-30M12 | 파워모듈30W12V | 90-265Vac | 90% |
| HLK-30M15 | 파워모듈30W15V | 90-265Vac | 90% |
| HLK-30M24 | 파워모듈30W24V | 90-265Vac | 90% |
| HLK-40M09 | 파워모듈40W9V | 90-265Vac | 90% |
| HLK-40M12 | 파워모듈40W12V | 90-265Vac | 90% |
| HLK-40M15 | 파워모듈40W15V | 90-265Vac | 90% |
| HLK-40M24 | 파워모듈40W24V | 90-265Vac | 90% |
