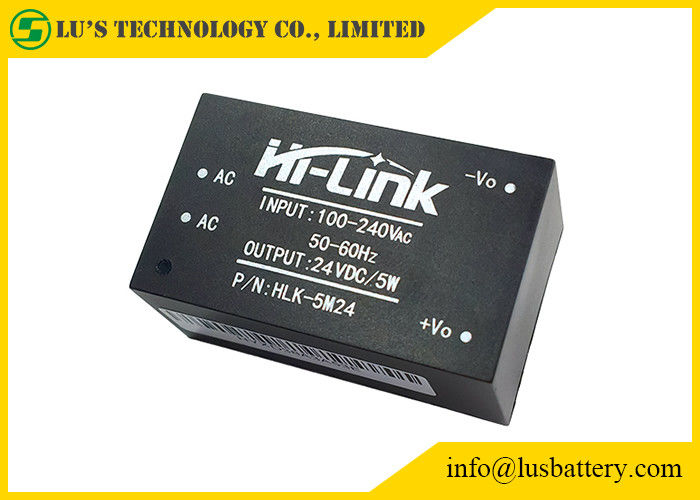

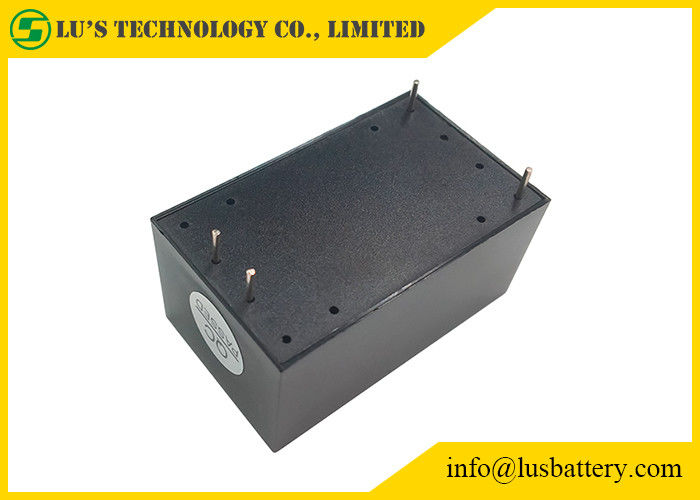

제품 상세 정보:
|
| 이름: | 극단적 작은 전원 공급기 AC / DC | 출력: | 24VDC / 5W |
|---|---|---|---|
| 입력: | 90-264Vac | 출력 전압: | 24V |
| 출력 전원: | 1 - 50W | 차원: | 38*23*18mm |
| 하이 라이트: | 24VDC 5W 전력 공급 모듈,24v 10a 전력 공급 모듈,72% TYP AC DC 전력 모듈 |
||
5W 초소형 시리즈 모듈 전원 공급 장치는 소량의 고효율 AC DC 전원 공급 장치입니다.
글로벌 입력 전압 범위, 낮은 온도 상승, 낮은 전력 소비, 고효율, 높은 신뢰성 및 높은 안전 절연의 장점이 있습니다.
| 모델 번호. | 크기 (mm) | 무게 (NS) | 출력 파워 (w) | 출력 전압 (V) | 출력 전류 (엄마) | 효율성 %(TYP) |
| HLK-2M03 | 30*16*19 | 18g | 2W | 3.3 | 600 | 69 |
| HLK-2M05 | 5 | 400 | ||||
| HLK-2M09 | 9 | 230 | ||||
| HLK-2M12 | 12 | 170 | ||||
| HLK-2M24 | 24 | 84 | ||||
| HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
| HLK-PM03 | 3.3 | 1000 | ||||
| HLK-PM09 | 9 | 330 | ||||
| HLK-PM12 | 12 | 250 | ||||
| HLK-PM24 | 24 | 125 | ||||
| HLK-5M03 | 38*23*18 | 32g | 5W | 3.3 | 1500 | 72 |
| HLK-5M05 | 5 | 1000 | ||||
| HLK-5M09 | 9 | 560 | ||||
| HLK-5M12 | 12 | 450 | ||||
| HLK-5M24 | 24 | 208 | ||||
| HLK-10M03 | 47*28*22 | 40g | 10W | 3.3 | 3000 | 72 |
| HLK-10M05 | 5 | 2000년 | ||||
| HLK-10M09 | 9 | 1100 | 78 | |||
| HLK-10M12 | 12 | 830 | ||||
| HLK-10M24 | 24 | 416 | ||||
| HLK-12M12 | 50.8*25.4*15 | 80g | 12W | 12 | 1000 | 86 |
| HLK-20M05 | 57*33*22.5 | 80g | 20W | 5 | 4000 | 80 |
| HLK-20M09 | 9 | 2200 | ||||
| HLK-20M12 | 12 | 1666 | ||||
| HLK-20M15 | 15 | 1300 | ||||
| HLK-20M24 | 24 | 833 | 84 | |||
| HLK-30M05 | 56*32*22.5 | 80g | 30W | 5 | 6000 | 89 |
| HLK-30M09 | 9 | 3300 | 90 | |||
| HLK-30M12 | 12 | 2500 | ||||
| HLK-30M15 | 15 | 2000년 | ||||
| HLK-30M24 | 24 | 1250 | ||||
| HLK-40M05 | 56*32*22.5 | 80g | 40W | 5 | 8000 | 89 |
| HLK-40M09 | 9 | 4400 | 90 | |||
| HLK-40M12 | 12 | 3300 | ||||
| HLK-40M15 | 15 | 2600 | ||||
| HLK-40M24 | 24 | 1600 |
| 아이템 | 기술적인 매개변수 | 단위 | 노트 |
| 무부하 정격 출력 전압 | 24.0±0.1 | Vdc | |
| 전 부하 정격 출력 전압 | 24.0±0.2 | Vdc | |
| 단시간 최대 출력 전류 | ≥308 | 엄마 | |
| 장시간 최대 출력 전류 | 208 | 엄마 | |
| 전압 규정 | ±0.2 | % | |
| 부하 조절 | ±0.5 | % | |
| 입력 저전압 효율 | Vin=115Vac, 출력 전체 부하≥69 | % | |
| 입력 고전압 효율 | 3Vin=230Vac, 출력 전체 부하≥70 | % | |
| 출력 리플 및 노이즈(mVp-p) | ≤70 정격 입력 전압, 출력 전체 부하.20MHz 대역폭 오실로스코프, 부하 측 10uF 및 0.1uF 커패시턴스 테스트 | mV | |
| 오버슈트 진폭 켜기/끄기 | (정격 입력 전압, 출력 + 10% 부하)≤5 | %보 | |
| 출력 과전류 보호 | 출력 최대 부하 110-150% | NS | |
| 출력 단락 보호 | 정상 출력에서 직접 단락 및 단락 제거 후 정상 작동으로 자동 복귀 | 전체 장치에 손상 없음 |
가로등용 와이파이 스위치
| 유형 | 설명 | 입력 전압 | 능률 |
| HLK-2M03 | 파워모듈2W3.3V | 90-245VAC | 69% |
| HLK-2M05 | 파워모듈2W5V | 90-245VAC | 69% |
| HLK-2M09 | 파워모듈2W9V | 90-245VAC | 69% |
| HLK-2M12 | 파워모듈2W12V | 90-245VAC | 69% |
| HLK-2M15 | 파워모듈2W15V | 90-245VAC | 69% |
| HLK-2M24 | 파워모듈2W24V | 90-245VAC | 69% |
| HLK-PM01 | 파워모듈3W5V | 90-265Vac | 72% |
| HLK-PM03 | 파워모듈3W3.3V | 90-265Vac | 72% |
| HLK-PM09 | 파워모듈3W9V | 90-265Vac | 75% |
| HLK-PM12 | 파워모듈3W12V | 90-265Vac | 75% |
| HLK-PM15 | 파워모듈3W15V | 90-265Vac | 75% |
| HLK-PM24 | 파워모듈3W24V | 90-265Vac | 75% |
| HLK-5M03 | 전원 모듈5W3.3V | 90-265Vac | 72% |
| HLK-5M05 | 전원 모듈5W5V | 90-265Vac | 72% |
| HLK5M09 | 파워모듈5W9V | 90-265Vac | 75% |
| HLK-5M12 | 파워모듈5W12V | 90-265Vac | 75% |
| HLK-5M15 | 파워모듈5W15V | 90-265Vac | 75% |
| HLK-5M24 | 전원 모듈5W24V | 90-265Vac | 75% |
| HLK-10M03 | 파워모듈10W3.3V | 90-265Vac | 72% |
| HLK-10M05 | 파워모듈10W5V | 90-265Vac | 72% |
| HLK-10M09 | 파워모듈10W9V | 90-265Vac | 78% |
| HLK-10M12 | 파워모듈10W12V | 90-265Vac | 78% |
| HLK-10M15 | 파워모듈10W15V | 90-265Vac | 78% |
| HLK-10M24 | 파워모듈10W24V | 90-265Vac | 78% |
| HLK-20M05 | 파워모듈20W5V | 90-265Vac | 80% |
| HLK-20M09 | 파워모듈20W9V | 90-265Vac | 80% |
| HLK-20M12 | 파워모듈20W12V | 90-265Vac | 80% |
| HLK-20M15 | 파워모듈20W15V | 90-265Vac | 80% |
| HLK-20M24 | 파워모듈20W24V | 90-265Vac | 84% |
| HLK-30M09 | 파워모듈30W9V | 90-265Vac | 90% |
| HLK-30M12 | 파워모듈30W12V | 90-265Vac | 90% |
| HLK-30M15 | 파워모듈30W15V | 90-265Vac | 90% |
| HLK-30M24 | 파워모듈30W24V | 90-265Vac | 90% |
| HLK-40M09 | 파워모듈40W9V | 90-265Vac | 90% |
| HLK-40M12 | 파워모듈40W12V | 90-265Vac | 90% |
| HLK-40M15 | 파워모듈40W15V | 90-265Vac | 90% |
| HLK-40M24 | 파워모듈40W24V | 90-265Vac | 90% |
안전 특성:
UL, CE 안전 인증 요구 사항을 충족하도록 설계된 제품.
안전 및 전자기 호환성
0.5A UL 인증 보험의 입력으로 설계되었습니다.
양면 구리 클래드 플레이트 생산을 사용하는 PCB 보드, 94-V0 내화 등급용 재료;
안전 표준: UL1012, EN60950, UL60950 준수
절연전압 : I / PO / P : 2500VAC
절연저항 : I / PO / P> 100M Ohms / 500VDC 25℃ 70% RH
전도 및 복사: EN55011, EN55022(CISPR22) 준수
정전기 방전:IEC / EN 61000-4-2 레벨 4 8kV / 15kV
RF 방사 내성: IEC / EN 61000-4-3 애플리케이션 노트 참조
온도 안전 설계
실온에서 이 전원의 커패시터는 주 변환기의 내부 표면 최대 온도가 90도를 초과하지 않습니다.
℃;
쉘 최대 표면 온도는 60 ℃를 초과하지 않습니다.
