원래 장소:
중국
브랜드 이름:
HLK or OEM
모델 번호:
hilink20M05
제품 설명 :
20W 극소형 시리즈 전력 공급 모듈은 고객들을 위해 소용적, 고효율 전력 모듈입니다.
그것은 전체적인 입력 전압 범위, 저온 상승, 저 전력 소모, 고효율, 높은 신뢰도, 높은 안전 격리 등이라는 유리한 입장에 있습니다.
그리고 넓게 스마트 홈, 자동화 제어, 통신 설비, 기구와 다른 업계에서 사용되었습니다.
극히 컴팩트한 전력 모듈 :
| 모델 부정. | (밀리미터)를 분류하세요 | (g)에 짓누르세요 | 출력 전원 (w) | 출력 전압 (v) | 출력 전류 (mA) | 효율 %(TYP) |
| HLK-2M03 | 30*16*19 | 18g | 2W | 3.3 | 600 | 69 |
| HLK-2M05 | 5 | 400 | ||||
| HLK-2M09 | 9 | 230 | ||||
| HLK-2M12 | 12 | 170 | ||||
| HLK-2M24 | 24 | 84 | ||||
| HLK-PM01 | 34*20*15 | 20g | 3W | 5 | 600 | 72 |
| HLK-PM03 | 3.3 | 1000 | ||||
| HLK-PM09 | 9 | 330 | ||||
| HLK-PM12 | 12 | 250 | ||||
| HLK-PM24 | 24 | 125 | ||||
| HLK-5M03 | 38*23*18 | 32g | 5W | 3.3 | 1500 | 72 |
| HLK-5M05 | 5 | 1000 | ||||
| HLK-5M09 | 9 | 560 | ||||
| HLK-5M12 | 12 | 450 | ||||
| HLK-5M24 | 24 | 208 | ||||
| HLK-10M03 | 47*28*22 | 40g | 10W | 3.3 | 3000 | 72 |
| HLK-10M05 | 5 | 2000 | ||||
| HLK-10M09 | 9 | 1100 | 78 | |||
| HLK-10M12 | 12 | 830 | ||||
| HLK-10M24 | 24 | 416 | ||||
| HLK-12M12 | 50.8*25.4*15 | 80g | 12W | 12 | 1000 | 86 |
| HLK-20M05 | 57*33*22.5 | 80g | 20W | 5 | 4000 | 80 |
| HLK-20M09 | 9 | 2200 | ||||
| HLK-20M12 | 12 | 1666 | ||||
| HLK-20M15 | 15 | 1300 | ||||
| HLK-20M24 | 24 | 833 | 84 | |||
| HLK-30M05 | 56*32*22.5 | 80g | 30W | 5 | 6000 | 89 |
| HLK-30M09 | 9 | 3300 | 90 | |||
| HLK-30M12 | 12 | 2500 | ||||
| HLK-30M15 | 15 | 2000 | ||||
| HLK-30M24 | 24 | 1250 | ||||
| HLK-40M05 | 56*32*22.5 | 80g | 40W | 5 | 8000 | 89 |
| HLK-40M09 | 9 | 4400 | 90 | |||
| HLK-40M12 | 12 | 3300 | ||||
| HLK-40M15 | 15 | 2600 | ||||
| HLK-40M24 | 24 | 1600 |

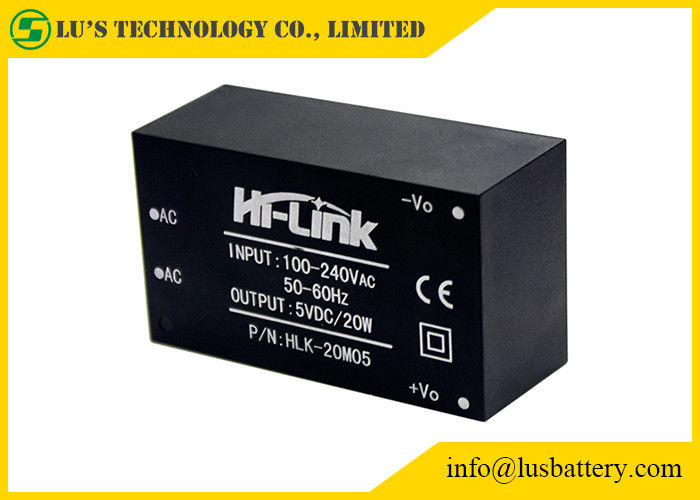

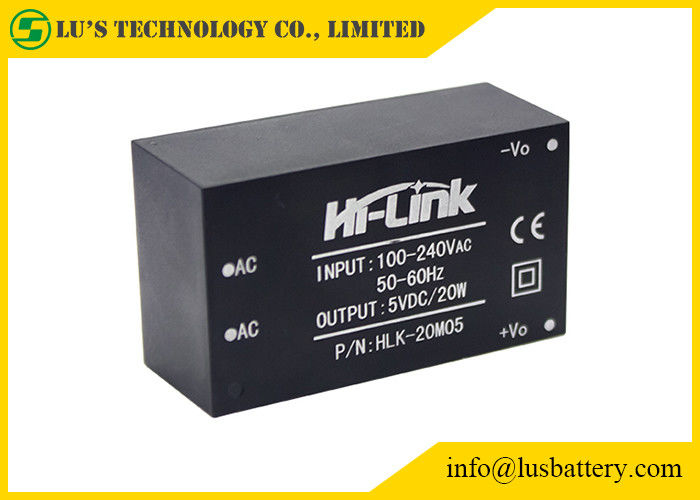

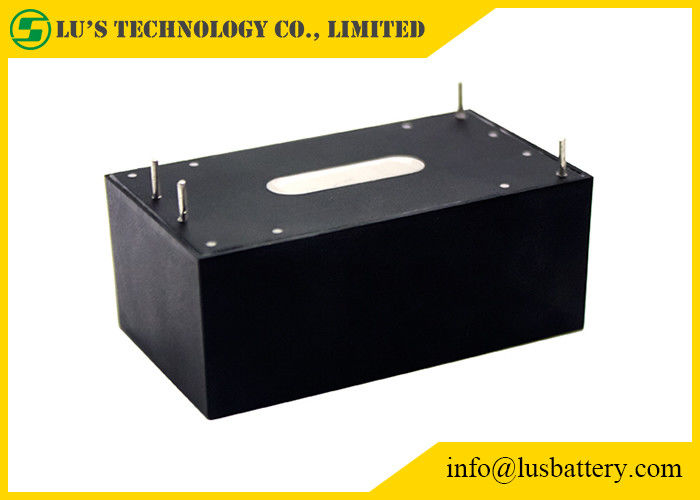

20W 교류-직류 변환기 그림 :
제품 특성 :
1. 산업에서 극단적 가는, 극단적 작은, 최소 규모
2. 범용 입력 전압 (90~265Vac)
3. 저 전력 소모, 환경 보호, 무부하손<0>
4. 저리플과 저소음
5. 좋은 출력된 단락 회로, 과전류보호와 자체 복구
6. 고효율과 고출력 밀도
7. 입출력은 내전압 3000Vac을 분리했습니다
8. 노화하고 시험을 받는 100% 전부하
9. 높은 신뢰도, 장수 디자인, 100000 시간 보다 더 연속 작업식 시간
10. CE 요구조건인 지정 UL ; 제품 설계는 EMC와 안전성 시험 요구를 만납니다
11. 밀봉을 충전하기 위해 고급 품질 환경 보호 방수 열전도 접착제를 채택하세요,
방습, 제진 테이블, 방수와 방진포의 IP65 표준하고 인사하세요
12. 비용 효율적인 경제 해결
13. 외부흐름길 없이 일하기
14. 1년 보증
전력 모듈 dc dc HLK 20M05
기술적입니다 :
| 항목 | 기술적인 매개 변수 | 유닛 | 기록 |
| 무부하 정격 출력 전압 | 5±0.1 | 프디시 | |
| 전부하는 출력 전압을 태팅을 했습니다 | 5±0.2 | 프디시 | |
| 짧은 시간 최대 출력 전류 | ≥4200 | 마 | |
| 오랜 시간 최대 출력 전류 | 4000 | 마 | |
| 전압 변동률 | ±0.2 | % | |
| 부하 변동분 | ±0.5 | % | |
| 낮은 입력 전압 효율 | Vin=115Vac, 출력 가득 찬 load≥80 | % | |
| 입력 최고값 전압 효율 | Vin=230Vac, 출력 가득 찬 load≥82 | % | |
| 출력 파문과 소음 (MVP-p) | ≤100 평가된 입력 전압, 출력 전부하. 20MHz 대역폭 오실로스코프, 부하 측 10uF와 0.1uF 전기 용량 시험으로 | mV | |
| 떨어져서 /를 켜는 것 크기를 지나칩니다 | (평가된 입력 전압, 10% 로드 외에 출력) ≤5 | %Vo | |
| 출력 과전류보호 | 최대 출력 로드 중 150-200% | A | |
| 출력 단락 보호 | 정규 출력에서 직접 단락과 단락 회로의 이동 뒤에 있는 표준의 가동에 자동적인 리턴 | 장치 전체에 대한 비손상 |
