원래 장소:
중국
브랜드 이름:
HLK or OEM
모델 번호:

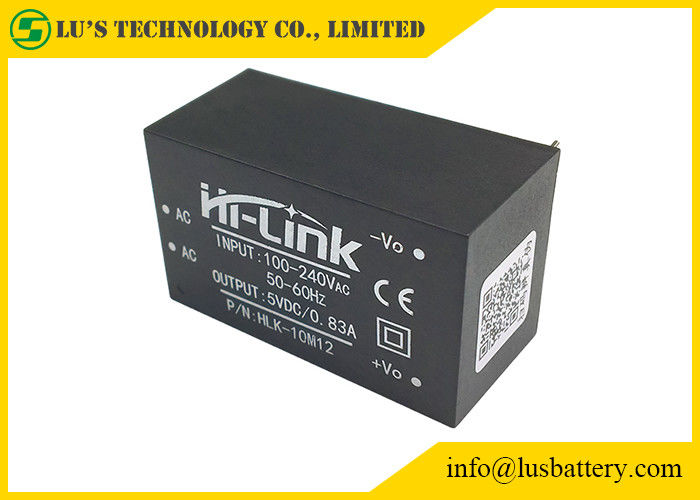

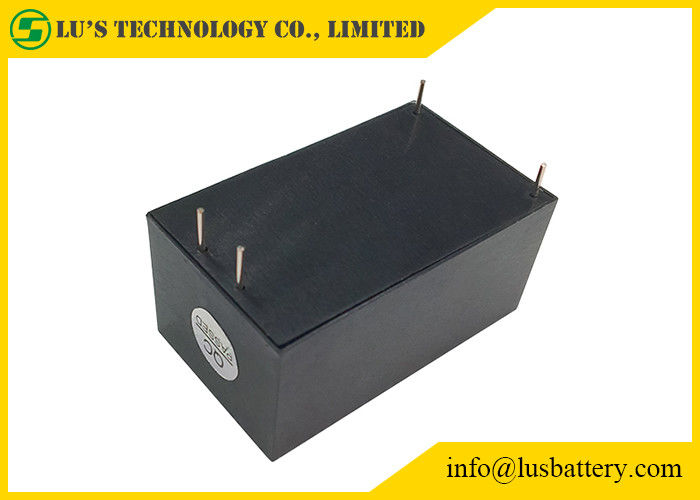

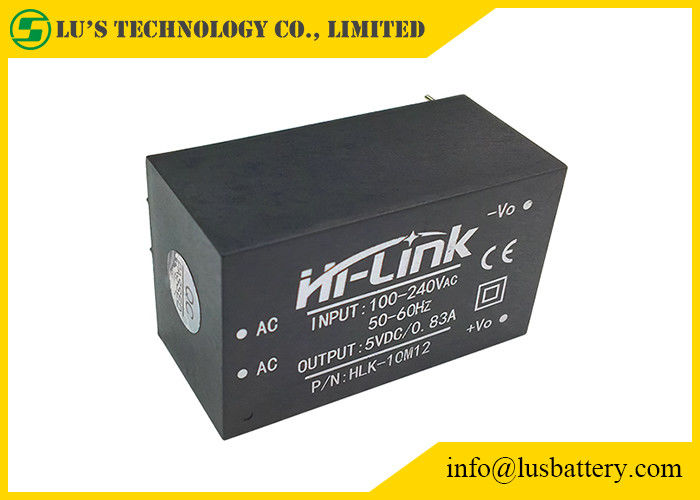

hilink10M12
세부:
목록:
| 유형 | 설명 | 입력 전압 | 능률 |
| HLK-2M03 | 파워모듈2W3.3V | 90-245VAC | 69% |
| HLK-2M05 | 파워모듈2W5V | 90-245VAC | 69% |
| HLK-2M09 | 파워모듈2W9V | 90-245VAC | 69% |
| HLK-2M12 | 파워모듈2W12V | 90-245VAC | 69% |
| HLK-2M15 | 파워모듈2W15V | 90-245VAC | 69% |
| HLK-2M24 | 파워모듈2W24V | 90-245VAC | 69% |
| HLK-PM01 | 파워모듈3W5V | 90-265Vac | 72% |
| HLK-PM03 | 파워모듈3W3.3V | 90-265Vac | 72% |
| HLK-PM09 | 파워모듈3W9V | 90-265Vac | 75% |
| HLK-PM12 | 파워모듈3W12V | 90-265Vac | 75% |
| HLK-PM15 | 파워모듈3W15V | 90-265Vac | 75% |
| HLK-PM24 | 파워모듈3W24V | 90-265Vac | 75% |
| HLK-5M03 | 전원 모듈5W3.3V | 90-265Vac | 72% |
| HLK-5M05 | 전원 모듈5W5V | 90-265Vac | 72% |
| HLK5M09 | 파워모듈5W9V | 90-265Vac | 75% |
| HLK-5M12 | 파워모듈5W12V | 90-265Vac | 75% |
| HLK-5M15 | 파워모듈5W15V | 90-265Vac | 75% |
| HLK-5M24 | 전원 모듈5W24V | 90-265Vac | 75% |
| HLK-10M03 | 파워모듈10W3.3V | 90-265Vac | 72% |
| HLK-10M05 | 파워모듈10W5V | 90-265Vac | 72% |
| HLK-10M09 | 파워모듈10W9V | 90-265Vac | 78% |
| HLK-10M12 | 파워모듈10W12V | 90-265Vac | 78% |
| HLK-10M15 | 파워모듈10W15V | 90-265Vac | 78% |
| HLK-10M24 | 파워모듈10W24V | 90-265Vac | 78% |
| HLK-20M05 | 파워모듈20W5V | 90-265Vac | 80% |
| HLK-20M09 | 파워모듈20W9V | 90-265Vac | 80% |
| HLK-20M12 | 파워모듈20W12V | 90-265Vac | 80% |
| HLK-20M15 | 파워모듈20W15V | 90-265Vac | 80% |
| HLK-20M24 | 파워모듈20W24V | 90-265Vac | 84% |
| HLK-30M09 | 파워모듈30W9V | 90-265Vac | 90% |
| HLK-30M12 | 파워모듈30W12V | 90-265Vac | 90% |
| HLK-30M15 | 파워모듈30W15V | 90-265Vac | 90% |
| HLK-30M24 | 파워모듈30W24V | 90-265Vac | 90% |
| HLK-40M09 | 파워모듈40W9V | 90-265Vac | 90% |
| HLK-40M12 | 파워모듈40W12V | 90-265Vac | 90% |
| HLK-40M15 | 파워모듈40W15V | 90-265Vac | 90% |
| HLK-40M24 | 파워모듈40W24V | 90-265Vac | 90% |
1. 제품 기능:
1).UL, CE 요구 사항 충족
2).초박형, 초소형
삼).모든 전압 입력 (AC: 90 ~ 264V)
4).낮은 리플 및 낮은 노이즈
5).출력 과부하 및 단락 보호
6).고효율, 고출력 밀도
7).제품은 EMC 및 Safety Test의 요구 사항을 충족하도록 설계되었습니다.
8).저전력 소비, 환경 보호, 무부하 손실 <0.1W
9).100% 부하 노화 및 테스트
10).1년 보증 기간
2. 환경조건
항목명 기술기준 단위
작동 온도 -20-+60 ℃
저장 온도 -40-+80 ℃
상대 습도 5~95%
냉각 방식 복사에 의한 냉각
대기압 80-106Kpa
해발 고도 ≤2000m
진동 진동계수 10~500Hz, 2G10min./1cycle, X,Y,Z축 각 60min
3. 전기적 특성
1. 입력 특성(실온 20℃에서 시험).
| 임시 | 기술적인 매개변수 | 단위 | 노트 |
| 무부하 정격 출력 전압 | 12±0.1 | Vdc | |
| 전 부하 정격 출력 전압 | 12±0.2 | Vdc | |
| 단시간 최대 출력 전류 | ≥900 | 엄마 | |
| 장시간 최대 출력 전류 | ≥830 | 엄마 | |
| 전압 규정 | ±2 | % | |
| 부하 조절 | ±0.5 | % | |
| 출력 리플 및 노이즈(mVp-p) | ≤70 정격 입력 전압, 출력 전체 부하.20MHz 대역폭 오실로스코프, 부하 측 10uF 및 0.1uF 커패시턴스 테스트 | mV | |
| 오버슈트 진폭 켜기/끄기 | (정격 입력 전압, 출력 + 10% 부하)≤5 | %보 | |
| 출력 과전류 보호 | 최대 출력 부하의 110-150% | NS | |
| 출력 단락 보호 | 정상 출력에서 직접 단락 및 단락 제거 후 정상 작동으로 자동 복귀 | 전체 장치에 손상 없음 |
4. 안전 특성:
4.1 UL, CE 안전 인증 요구 사항을 충족하도록 설계된 제품.
4.2 안전 및 전자기 호환성
0.5A UL 인증 보험의 입력으로 설계되었습니다.
양면 구리 클래드 플레이트 생산을 사용하는 PCB 보드, 94-V0 내화 등급용 재료;
안전 표준: UL1012, EN60950, UL60950 준수
절연전압 : I / PO / P : 2500VAC
절연저항 : I / PO / P> 100M Ohms / 500VDC 25℃ 70% RH
전도 및 복사: EN55011, EN55022(CISPR22) 준수
정전기 방전:IEC / EN 61000-4-2 레벨 4 8kV / 15kV
RF 방사 내성: IEC / EN 61000-4-3 애플리케이션 노트 참조
4.3 온도 안전 설계
실온에서 이 전원의 커패시터는 주 변환기의 내부 표면 최대 온도가 90도를 초과하지 않습니다.
℃;
쉘 최대 표면 온도는 60 ℃를 초과하지 않습니다.
5. 로고, 포장, 운송, 보관
5.1 로고
5.1.1 제품 로고
국가 표준, 산업 표준에 부합하는 기호로 표시된 제품 대신 내용물.
5.1.2 포장 로고
제품 상자에 제조사명, 주소, 우편번호, 제품 유형, 제조 연도, 월, 일이 표시된 제품 ;
"위쪽", "수분" "조심해서 취급" 및 기타 운송 표지판으로 표시된 모든 표지판은 GB 191의 조항과 일치합니다.
5.2 포장
제품은 진동 방지 기능이 있는 특수 플라스틱 상자 포장을 사용하여 분리되며 규정에 따라
GB 3873.
5.3 운송
포장된 제품은 모든 운송 서비스를 통해 배송될 수 있으며 운송 시 차양이 있어야 하며 과도한 진동이 없어야 합니다.
임팩트 등
5.4 보관
제품은 GB 3873에 따라 보관해야 합니다.
